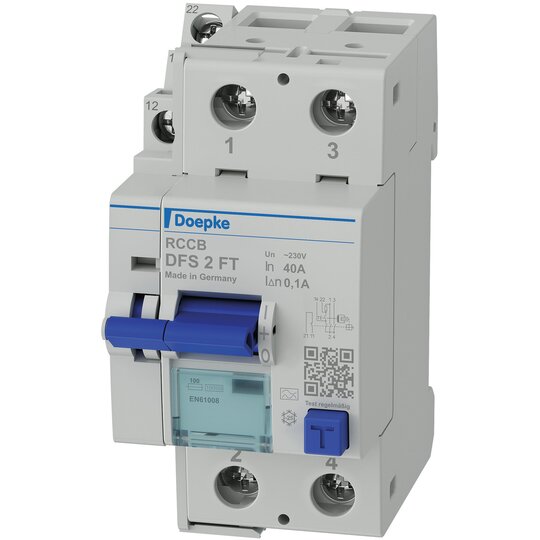

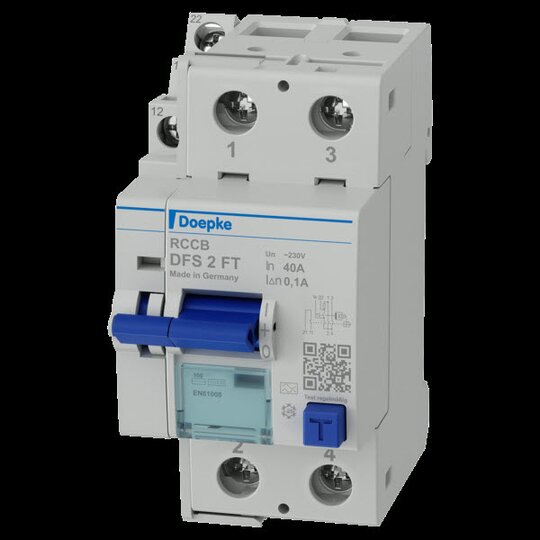

Doepke DFS2 040-2/0,1-A FT Fehlerstromschutzschalter 09135621

Hersteller-Nr. 09135621 307807
Ihr Nettopreis
Art.-Nr.
3711133
EAN
4014712146235
DEHA.-Nr.
1082922
eClass.-Nr.
27142211
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Polzahl 2
Bemessungsspannung 230 V
Bemessungsstrom 40 A
Bemessungsfehlerstrom 0,1 A
Montageart DIN-Schiene
Fehlerstrom-Typ A
Selektiver-Typ false
Kurzzeitverzögerter Typ false
Kurzschlussfestigkeit (Icw) 10 kA
Bemessungsabschaltvermögen 0,5 kA
Stoßstromfestigkeit 0,25 kA
Frequenz 50 Hz
Zusatzeinrichtungen integriert sonstige
Zusatzeinrichtungen werkseitig angebaut Fernauslöser
Bemessungsschaltstrom Zusatzeinrichtung 6 A
Bemessungsspannung Zusatzeinrichtung 230 V
Steuerspannungsart Zusatzeinrichtung AC
Schutzart (IP) IP20
Breite in Teilungseinheiten 2,5
Einbautiefe 69 mm
Baugröße (nach DIN 43880) 2,5

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Schalter in FT-Ausführung ermöglichen es Ihnen, die Prüftaste aus der Ferne zu betätigen. Dank des integrierten Hilfsschalters kann extern angezeigt werden, wenn der Schutzschalter auslöst.iftungsetiketten Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.1 A Neutralleiterposition: beliebig Breite in Teilungseinheiten: 2.5 Polzahl (gesamt): 2 Bemessungsspannung (AC): 230 V Bemessungsstrom AC (typ.): 40 A Bemessungsfrequenz: 50 Hz Fernauslöser (Schaltkontakt): 1 Öffner Bemessungsstrom AC (typ.): 6 A Bemessungsspannung (DC): 12 V ... 110 V Bemessungsstrom DC (typ.): 1 A Steuereingang: Bemessungsspannung (AC): 230 V Schraubklemme oben und unten (Laststromkreis): Anschlussquerschnitt eindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt feindrähtig: 1-Leiter: 1,5 mm² ... 50 mm², 2-Leiter: 1,5 mm² ... 16 mm² Anschlussquerschnitt AWG, eindrähtig: 15 ... 1 Anschlussquerschnitt AWG, mehrdrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig: 15 ... 1 Anschlussquerschnitt AWG, feindrähtig mit AEH: 15 ... 1 Schraubklemme oben, unten (Fernauslöser): Anschlussquerschnitt eindrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 1 mm² ... 1,5 mm², 2-Leiter: 1 mm² ... 1,5 mm² Anschlussquerschnitt feindrähtig mit AEH: 1 mm² ... 1,5 mm² Anschlussquerschnitt AWG, eindrähtig: 17 ... 16 Anschlussquerschnitt AWG, mehrdrähtig: 17 ... 16 Anschlussquerschnitt AWG, feindrähtig mit AEH: 17 ... 16 Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessung

doepke_3930298_dfs2dfs4_bed_web_ml.pdf

Montageanleitung

Download (Stand: 07.09.2025)

doepke_09135621_dbl_de.pdf

Produktdatenblatt

Download (Stand: 07.09.2025)

doepke_09112601_derating_dfs2u4_inf_web_ml.pdf

Technische Information

Download (Stand: 07.09.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 07.09.2025)
