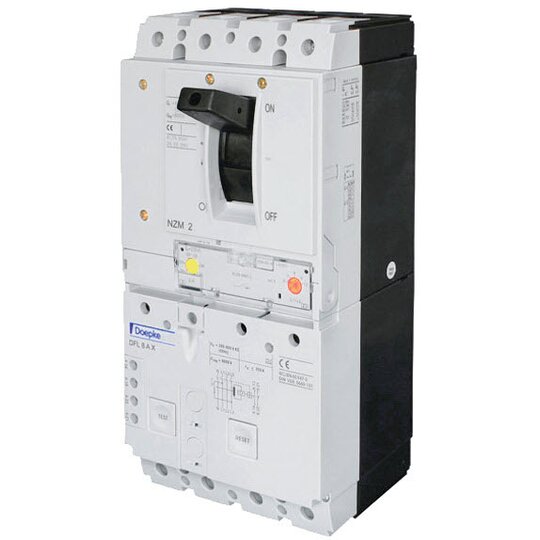

Doepke DFL8 250-4/X-A FI/Leistungsschalter einstellb.09219781

Leistungsschalter mit Fehlerstromauslöser (CBR), 4polig, in Kompaktbauweise, mit kurzschlussstrombegrenzendem Kontaktsystem, mit einstellbaren thermomagnetischen Auslösern, mit Kipphebel und 3 Schaltstellungen (Aus, Ausgelöst und Ein), entsprechend IEC/EN 60947-2, DIN VDE 0660. Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.3 A, 0.5 A, 1 A, 3 A kurzzeitverzögert (gewitterfest) selektive Ausführung Neutralleiterposition: links Bemessungsbetriebsspannung: 690 V AC Betriebsfrequenz: 50 Hz Bemessungsstoßspannungsfestigkeit: 8 kV Bemessungsdauerstrom: 250 A Bemessungskurzschlussausschaltvermögen (690 V AC): 20 kA Betriebstemperatur: min. -25 °C ... max. 70 °C Mechanische Lebensdauer: 2000 Schaltspiele Elektrische Lebensdauer AC-1: 7500 Schaltspiele Überlastauslöser: 0.8 - 1 x Ir Unverzögerter Kurzschlussauslöser Ii: 6 - 10 x Iu Hilfsschalter integriert: 1 Schließer, 1 Öffner, 0 Wechsler Rahmenklemme oben und unten (Laststromkreis): Klemmbereich: min. 4 mm² ... max. 185 mm² Anschlussquerschnitt eindrähtig: 1-Leiter: 4 mm² ... 16 mm², 2-Leiter: 4 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 25 mm² ... 185 mm², 2-Leiter: 25 mm² ... 70 mm² Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 140 mm × H 291 mm × T 103 mm Bauvorschriften/Normen: DIN IEC 60755, EN 60947-2, EN 60947-2 Anhang B, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFL 8 250-4/X-A Bestellnummer: 09219781 gewähltes Fabrikat/Typ: ___________/___________range of the residual current trip 0-690 V function range of the residual current operated protective device 280-690 V trip independent of the mains voltage and auxiliary voltage when overcurrent and residual currents occur high short-circuit switching capacityterminals up to 185 mm¿ thresholds adjustable for instantaneous and slow-blow overcurrent trip integrated auxiliary switches Mounting: mounting on mounting plate any installation position supply from any direction Application areas: stacked power supply systems with TN-S, TT, and TN-C-S networks with high short-circuit performance in purpose-built buildings and industrial facilities In IT networks, the residual current trip of the CBR can be set to switch off in the event of a second earth fault. use for residual current protection in TN-C networks is excluded Hints: The type A CBR does not provide comprehensive protection in systems containing electronic equipment can cause smooth DC residual currents or residual currents with frequencies not equal to 50 Hz. For these applications we recommend our AC/DC sensitive CBR type B.
