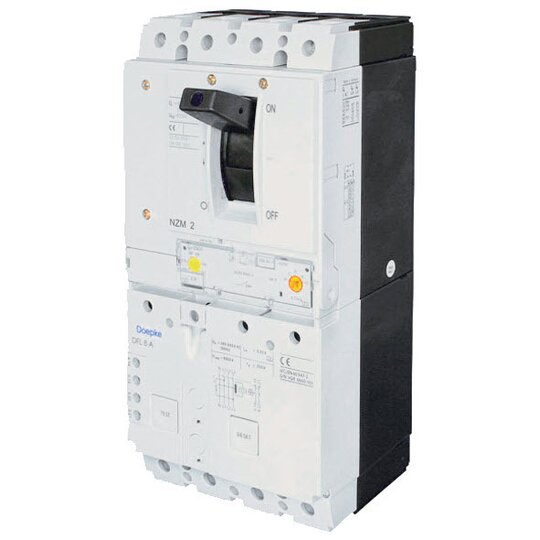

Doepke DFL8 250-4/0,03-A FI/Leistungsschalter 09214781

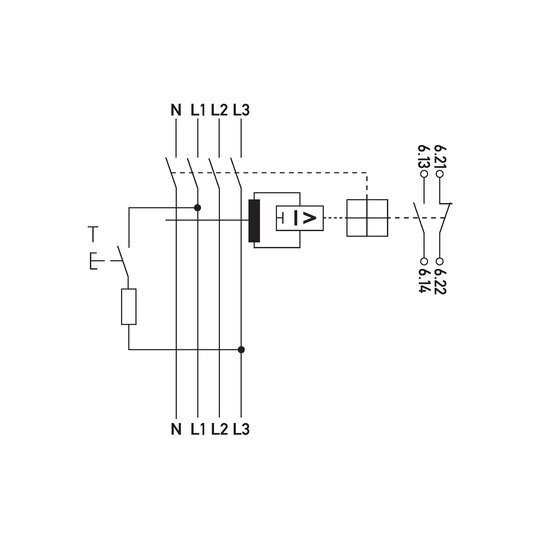

Leistungsschalter mit Fehlerstromauslöser (CBR), 4polig, in Kompaktbauweise, mit kurzschlussstrombegrenzendem Kontaktsystem, mit einstellbaren thermomagnetischen Auslösern, mit Kipphebel und 3 Schaltstellungen (Aus, Ausgelöst und Ein), entsprechend IEC/EN 60947-2, DIN VDE 0660. Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.03 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: links Bemessungsbetriebsspannung: 690 V AC Betriebsfrequenz: 50 Hz Bemessungsstoßspannungsfestigkeit: 8 kV Bemessungsdauerstrom: 250 A Bemessungskurzschlussausschaltvermögen (690 V AC): 20 kA Betriebstemperatur: min. -25 °C ... max. 70 °C Mechanische Lebensdauer: 2000 Schaltspiele Elektrische Lebensdauer AC-1: 7500 Schaltspiele Überlastauslöser: 0.8 - 1 x Ir Unverzögerter Kurzschlussauslöser Ii: 6 - 10 x Iu Hilfsschalter integriert: 1 Schließer, 1 Öffner, 0 Wechsler Rahmenklemme oben und unten (Laststromkreis): Klemmbereich: min. 4 mm² ... max. 185 mm² Anschlussquerschnitt eindrähtig: 1-Leiter: 4 mm² ... 16 mm², 2-Leiter: 4 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 25 mm² ... 185 mm², 2-Leiter: 25 mm² ... 70 mm² Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 140 mm × H 291 mm × T 103 mm Bauvorschriften/Normen: DIN IEC 60755, EN 60947-2, EN 60947-2 Anhang B, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFL 8 250-4/0,03-A Bestellnummer: 09214781 gewähltes Fabrikat/Typ: ___________/___________rated protective device 280-690 V trip independent of the mains voltage and auxiliary voltage when overcurrent and residual currents occur high short-circuit switching capacityterminals up to 185 mm¿ high surge current strength, i.e. low tendency to faulty trips due to transient residual currents thresholds adjustable for instantaneous and slow-blow overcurrent trip integrated auxiliary switches Mounting: mounting on mounting plate any installation position supply from any direction Application areas: power supplies to purpose-built buildings as well as industrial facilities with TN-S, TT and TN-C-S networks with high short-circuit power In IT networks, the residual current trip of the CBR can be set to switch off in the event of a second earth fault. use for residual current protection in TN-C networks is excluded Hints: The type A CBR does not provide comprehensive protection in systems containing electronic equipment can cause smooth DC residual currents or residual currents with frequencies not equal to 50 Hz. For these applications we recommend our AC/DC sensitive CBR type B.
