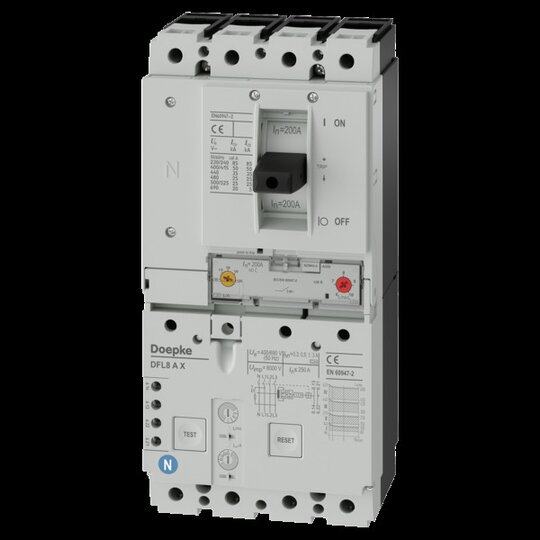

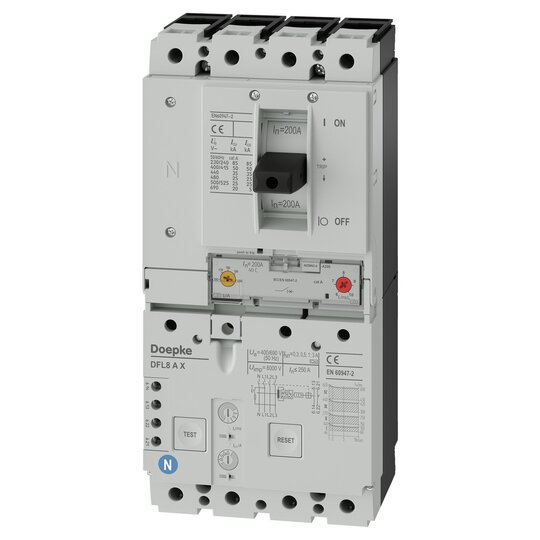

Doepke DFL8 200-4/X-A FI/Leistungsschalter einstellb.09209781

Listenpreis
Art.-Nr.
3710717
EAN
4014712145610
Hersteller-Nr.
09209781
DEHA.-Nr.
1083550
eClass.-Nr.
27142207
Zolltarif-Nr.
85363090
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 3
Bemessungsspannung 690 V
Bemessungsisolationsspannung Ui 1000 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Bemessungsstrom 200 A
Bemessungsfehlerstrom 0,3 A
Fehlerstrom-Typ A
Verlustleistung 120 W
Bemessungsabschaltvermögen nach IEC 60947-2 85 kA
Abschaltcharakteristik kurzzeitverzögert
Stoßstromfestigkeit 5 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik sonstige
Mitschaltender Neutralleiter true
Mit Verriegelungsvorrichtung true
Überspannungskategorie 3
Verschmutzungsgrad 3
Umgebungstemperatur während des Betriebs -25 - 70 €C
Breite in Teilungseinheiten 0
Einbautiefe 149 mm
Unterputzmontage false
Fehlauslöseschutz false
Schutzart (IP) IP20
Anschließbarer Leiterquerschnitt eindrähtig 4 - 16 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 25 - 185 qmm

Leistungsschalter mit Fehlerstromauslöser (CBR), 4polig, in Kompaktbauweise, mit kurzschlussstrombegrenzendem Kontaktsystem, mit einstellbaren thermomagnetischen Auslösern, mit Kipphebel und 3 Schaltstellungen (Aus, Ausgelöst und Ein), entsprechend IEC/EN 60947-2, DIN VDE 0660. Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.3 A, 0.5 A, 1 A, 3 A kurzzeitverzögert (gewitterfest) selektive Ausführung Neutralleiterposition: links Bemessungsbetriebsspannung: 690 V AC Betriebsfrequenz: 50 Hz Bemessungsstoßspannungsfestigkeit: 8 kV Bemessungsdauerstrom: 200 A Bemessungskurzschlussausschaltvermögen (690 V AC): 20 kA Betriebstemperatur: min. -25 °C ... max. 70 °C Mechanische Lebensdauer: 2000 Schaltspiele Elektrische Lebensdauer AC-1: 7500 Schaltspiele Überlastauslöser: 0.8 - 1 x Ir Unverzögerter Kurzschlussauslöser Ii: 6 - 10 x Iu Hilfsschalter integriert: 1 Schließer, 1 Öffner, 0 Wechsler Rahmenklemme oben und unten (Laststromkreis): Klemmbereich: min. 4 mm² ... max. 185 mm² Anschlussquerschnitt eindrähtig: 1-Leiter: 4 mm² ... 16 mm², 2-Leiter: 4 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 25 mm² ... 185 mm², 2-Leiter: 25 mm² ... 70 mm² Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 140 mm × H 291 mm × T 103 mm Bauvorschriften/Normen: DIN IEC 60755, EN 60947-2, EN 60947-2 Anhang B, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFL 8 200-4/X-A Bestellnummer: 09209781 gewähltes Fabrikat/Typ: ___________/___________ung beliebig, Einsatzgebiete: gestaffelte Stromversorgungsanlagen mit TN-S-, TT- und TN-C-S-Netzen hoher Kurzschlussleistung in Zweckgebäuden und Industrie, In IT-Netzen kann die Fehlerstromauslösung des CBR zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden, ausgeschlossen ist der Einsatz zum Fehlerstromschutz in TN-C-Netzen, Hinweise: In Anlagen, deren elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. ist mit dem CBR Typ A ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven CBR Typ B.
