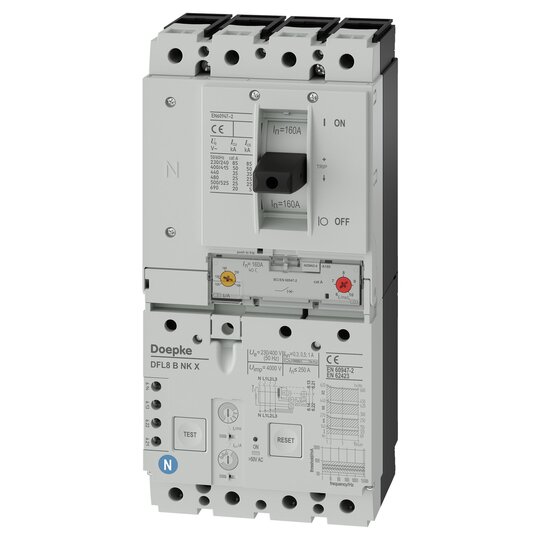

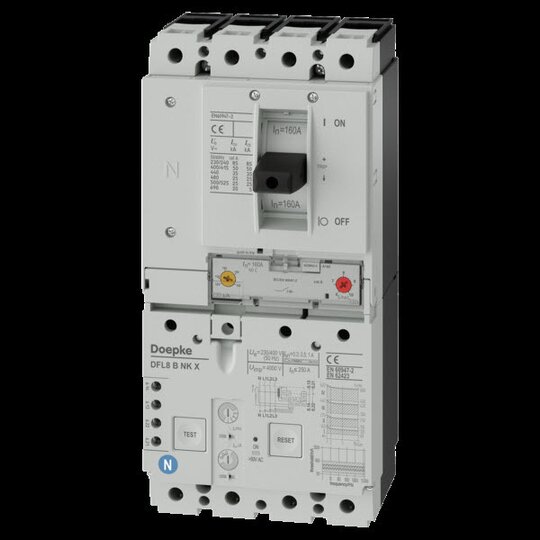

Doepke DFL8 160-4/X-B NK FI/Leistungsschalter einstellb.09189783

Leistungsschalter mit Fehlerstromauslöser (CBR), 4polig, in Kompaktbauweise, mit kurzschlussstrombegrenzendem Kontaktsystem, mit einstellbaren thermomagnetischen Auslösern, mit Kipphebel und 3 Schaltstellungen (Aus, Ausgelöst und Ein), entsprechend IEC/EN 60947-2, DIN VDE 0660. Fehlerstromtyp: B Auslösekennlinientyp: NK Bemessungsfehlerstrom I¿n: 0.3 A, 0.5 A, 1 A kurzzeitverzögert (gewitterfest) selektive Ausführung Neutralleiterposition: links Bemessungsbetriebsspannung: 400 V AC Betriebsfrequenz: 50 Hz Bemessungsstoßspannungsfestigkeit: 4 kV Bemessungsdauerstrom: 160 A Betriebstemperatur: min. -25 °C ... max. 70 °C Mechanische Lebensdauer: 2000 Schaltspiele Elektrische Lebensdauer AC-1: 10000 Schaltspiele Überlastauslöser: 0.8 - 1 x Ir Unverzögerter Kurzschlussauslöser Ii: 6 - 10 x Iu Hilfsschalter integriert: 1 Schließer, 1 Öffner, 0 Wechsler Rahmenklemme oben und unten (Laststromkreis): Klemmbereich: min. 4 mm² ... max. 185 mm² Anschlussquerschnitt eindrähtig: 1-Leiter: 4 mm² ... 16 mm², 2-Leiter: 4 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 25 mm² ... 185 mm², 2-Leiter: 25 mm² ... 70 mm² Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 140 mm × H 291 mm × T 103 mm Bauvorschriften/Normen: DIN IEC 60755, EN 60947-2, EN 60947-2 Anhang B, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFL 8 160-4/X-B NK Bestellnummer: 09189783 gewähltes Fabrikat/Typ: ___________/___________erströme mit unterschiedlichen Frequenzen. Für Geräte mit dem Bemessungsfehlerstrom 30 mA wird dadurch auch bei Fehlerströmen oberhalb der Bemessungsfrequenz ein weitgehender Personenschutz erzielt. Mit einer oberen Auslöseschwelle von 300 mA bei Frequenzen bis 100 kHz ist im Vergleich zu der Charakteristik B SK ein deutlich sensiblerer und weiter reichender Schutz vor brandgefährlichen Erdfehlerströmen gegeben. Somit ist auch bei elektronischen Betriebsmitteln mit hohen Taktfrequenzen ein umfassender Brandschutz möglich. Der hohe Schutzumfang durch die NK-Charakteristik erfordert eine ableitstromarme Auslegung der zu überwachenden Anlage. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.30 A, 0.50 A, 1.00 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - einstellbarer Bemessungsfehlerstrom, - Typenspektrum mit Bemessungsströmen von 100 A bis 250 A, - Bemessungsspannung 230 V, 400 V AC, - vierpolig, - Fehlerstromerfassung für glatten Gleichstrom sowie Wechsel- und pulsierende Gleichströme, - hohe Toleranz gegenüber Schwankungen der Hilfsspannung bei der Erfassung von Fehlerströmen Typ B, - netz- und hilfsspannungsunabhäng
