Polzahl (gesamt) | 4 |
Anzahl der abgesicherten Pole | 3 |
Bemessungsspannung | 690 V |
Bemessungsisolationsspannung Ui | 1000 V |
Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
Bemessungsstrom | 125 A |
Bemessungsfehlerstrom | 0,3 A |
Fehlerstrom-Typ | A |
Verlustleistung | 70,6 W |
Bemessungsabschaltvermögen nach IEC 60947-2 | 85 kA |
Abschaltcharakteristik | kurzzeitverzögert |
Stoßstromfestigkeit | 5 kA |
Spannungsart | AC |
Frequenz | 50 Hz |
Auslösecharakteristik | sonstige |
Mitschaltender Neutralleiter | true |
Mit Verriegelungsvorrichtung | true |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 3 |
Umgebungstemperatur während des Betriebs | -25 - 70 €C |
Breite in Teilungseinheiten | 0 |
Einbautiefe | 149 mm |
Unterputzmontage | false |
Fehlauslöseschutz | false |
Schutzart (IP) | IP20 |
Anschließbarer Leiterquerschnitt eindrähtig | 4 - 16 qmm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 25 - 185 qmm |

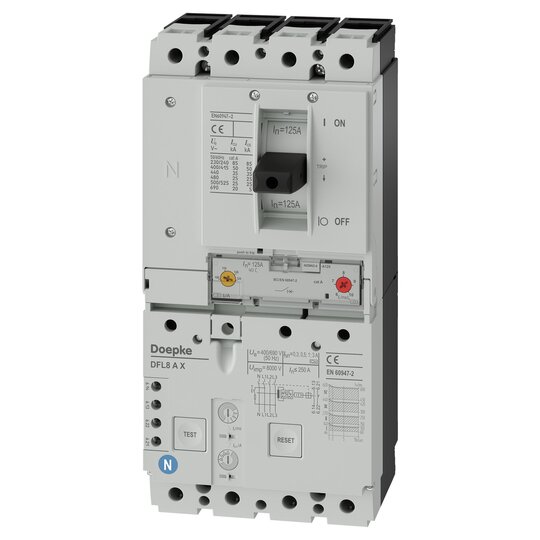

Leistungsschalter mit FI|4p, 125A, 0.3A, 0.5A, 1A, 3A, Typ A|5|RP:465350454356204456434357433842534354494320 243EC/EN 60947-2, DIN VDE 0660. Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.3 A, 0.5 A, 1 A, 3 A kurzzeitverzögert (gewitterfest) selektive Ausführung Neutralleiterposition: links Bemessungsbetriebsspannung: 690 V AC Betriebsfrequenz: 50 Hz Bemessungsstoßspannungsfestigkeit: 8 kV Bemessungsdauerstrom: 125 A Bemessungskurzschlussausschaltvermögen (690 V AC): 20 kA Betriebstemperatur: min. -25 °C ... max. 70 °C Mechanische Lebensdauer: 2000 Schaltspiele Elektrische Lebensdauer AC-1: 7500 Schaltspiele Überlastauslöser: 0.8 - 1 x Ir Unverzögerter Kurzschlussauslöser Ii: 6 - 10 x Iu Hilfsschalter integriert: 1 Schließer, 1 Öffner, 0 Wechsler Rahmenklemme oben und unten (Laststromkreis): Klemmbereich: min. 4 mm² ... max. 185 mm² Anschlussquerschnitt eindrähtig: 1-Leiter: 4 mm² ... 16 mm², 2-Leiter: 4 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 25 mm² ... 185 mm², 2-Leiter: 25 mm² ... 70 mm² Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 140 mm × H 291 mm × T 103 mm Bauvorschriften/Normen: DIN IEC 60755, EN 60947-2, EN 60947-2 Anhang B, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFL 8 125-4/X-A Bestellnummer: 09179781 gewähltes Fabrikat/Typ: ___________/___________range of the residual current trip 0-690 V function range of the residual current operated protective device 280-690 V trip independent of the mains voltage and auxiliary voltage when overcurrent and residual currents occur high short-circuit switching capacityterminals up to 185 mm¿ thresholds adjustable for instantaneous and slow-blow overcurrent trip integrated auxiliary switches Mounting: mounting on mounting plate any installation position supply from any direction Application areas: stacked power supply systems with TN-S, TT, and TN-C-S networks with high short-circuit performance in purpose-built buildings and industrial facilities In IT networks, the residual current trip of the CBR can be set to switch off in the event of a second earth fault. use for res
