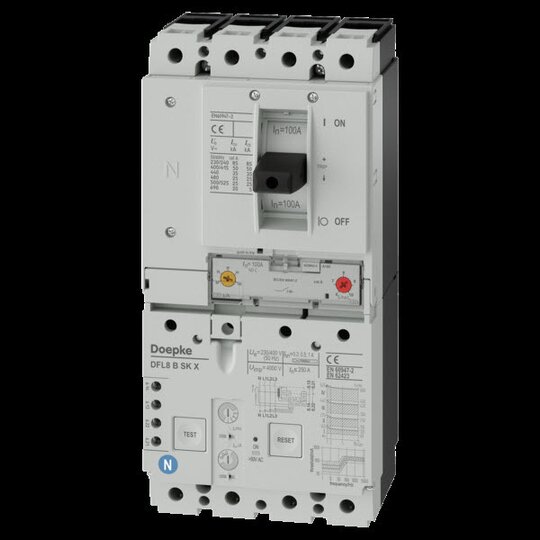

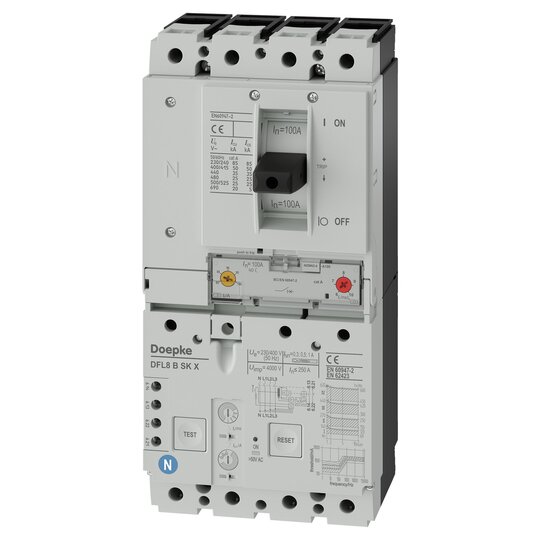

Doepke DFL8 100-4/X-B SK FI/Leistungsschalter einstellb.09169784

CBR (engl. 'Circuit-Breakers with Integral Residual Current Protection') sind Leistungsschalter mit einem magnetischen und thermischen Überstromauslöser sowie einem Fehlerstromauslöser. Der Leistungsschalter mit Fehlerstromschutz findet Anwendung für den Überstromschutz von Betriebsmitteln, Kabeln und Leitungen entsprechend DIN VDE 0100-430 sowie zum Schutz gegen elektrischen Schlag durch automatische Abschaltung der Stromversorgung gemäß DIN VDE 0100-410. Bei dieser Baureihe handelt es sich um kompakte Geräte für Bemessungsströme bis zu 250 A mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Die Montage der Geräte erfolgt vorzugsweise auf einer Montageplatte. Allstromsensitive Schalter mit der Fehlerstromcharakteristik B erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme des Typs B in einem Frequenzbereich bis 100 kHz. Die hierfür integrierte Auswerteeinheit benötigt eine Betriebsspannung, die der Netzspannung entnommen wird. Dabei ist eine korrekte Spannungsversorgung gewährleistet, wenn zwischen nur zwei beliebigen Strompfaden eine Mindestspannung von 50 V anliegt. Die völlig netzspannungsunabhängige Erfassung für Fehlerströme des Typs A (Wechsel- und pulsierende Gleichfehlerströme) gewährleistet auch dann noch Schutz, wenn nur ein aktiver Leiter Spannung gegen Erde führt und einen Erdschluss aufweist. Bei Schaltern mit der Kennlinie SK ist der Frequenzgang des Auslösestromes so ausgelegt, dass Fehlerströme mit hohen Frequenzen, z. B. im Bereich der Taktfrequenzen von Wechsel- und Frequenzumrichtern im Vergleich zur Bemessungsfrequenz, mit deutlich reduzierter Empfindlichkeit erfasst werden. Hierdurch werden unerwünschte Auslösungen durch Ableitströme weitgehend vermieden. Allerdings ist ein Brandschutz abhängig vom Bemessungsfehlerstrom des Schalters (0,03 A, 0,1 A oder 0,3 A) nur für Fehlerströme mit Frequenzen bis 1000 Hz, 300 Hz oder 100 Hz gegeben, während die Geräte mit dem Auslösefrequenzgang NK diesen Schutzpegel über den gesamten Auslösefrequenzbereich bis 20 kHz bzw. 100 kHz bieten. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.30 A, 0.50 A, 1.00 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - einstellbarer Bemessungsfehlerstrom, - Typenspektrum mit Bemessungsströmen von 100 A bis 250 A, - Bemessungsspannung 230 V, 400 V AC, - vierpolig, - Fehlerstromerfassung für glatten Gleichstrom sowie Wechsel- und pulsierende Gleichströme, - hohe Toleranz gegenüber Schwankungen der Hilfsspannung bei der Erfassung von Fehlerströmen Typ B, - netz- und hilfsspannungsunabhängige Auslösung bei Fehlerströmen vom Typ A und bei Überstrom, - hohes Kurzschlussschaltver
