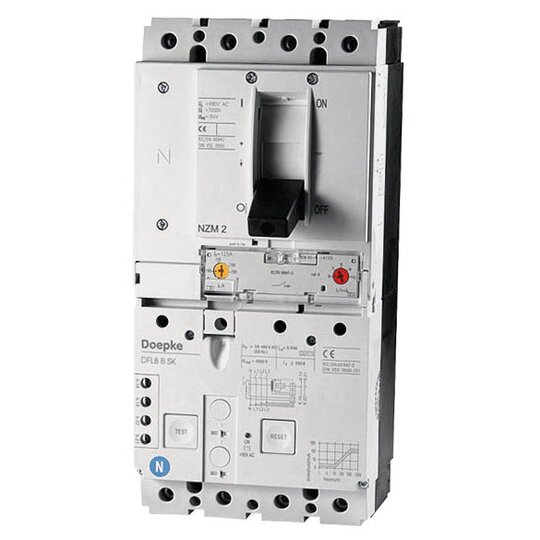

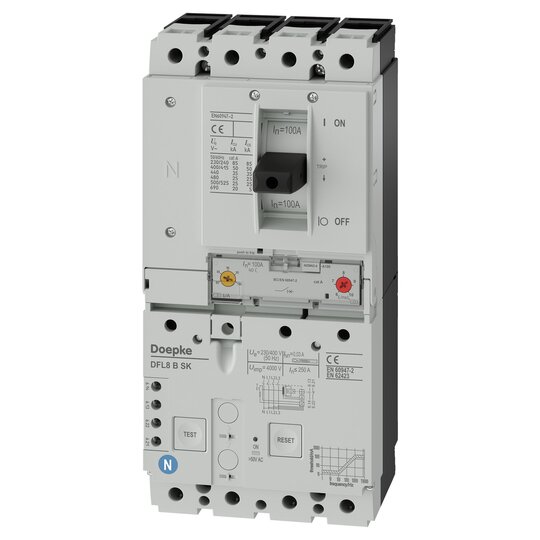

Doepke DFL8 100-4/0,03-B SK FI/Leistungsschalter 09164784

Leistungsschalter mit FI|4p, 100 A, 0.03 A, Typ B SK|5|RP:46535045435620445643435743384253435449432 4243EC/EN 60947-2, DIN VDE 0660. Fehlerstromtyp: B Auslösekennlinientyp: SK Bemessungsfehlerstrom I¿n: 0.03 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: links Bemessungsbetriebsspannung: 400 V AC Betriebsfrequenz: 50 Hz Bemessungsstoßspannungsfestigkeit: 4 kV Bemessungsdauerstrom: 100 A Betriebstemperatur: min. -25 °C ... max. 70 °C Mechanische Lebensdauer: 2000 Schaltspiele Elektrische Lebensdauer AC-1: 10000 Schaltspiele Überlastauslöser: 0.8 - 1 x Ir Unverzögerter Kurzschlussauslöser Ii: 6 - 10 x Iu Hilfsschalter integriert: 1 Schließer, 1 Öffner, 0 Wechsler Rahmenklemme oben und unten (Laststromkreis): Klemmbereich: min. 4 mm² ... max. 185 mm² Anschlussquerschnitt eindrähtig: 1-Leiter: 4 mm² ... 16 mm², 2-Leiter: 4 mm² ... 16 mm² Anschlussquerschnitt mehrdrähtig: 1-Leiter: 25 mm² ... 185 mm², 2-Leiter: 25 mm² ... 70 mm² Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 140 mm × H 291 mm × T 103 mm Bauvorschriften/Normen: DIN IEC 60755, EN 60947-2, EN 60947-2 Anhang B, VDE 0660-101 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFL 8 100-4/0,03-B SK Bestellnummer: 09164784 gewähltes Fabrikat/Typ: ___________/___________Kurzschlussschaltvermögen, Anschlussklemmen bis 185 mm2, hohe Stoßstromfestigkeit, d. h. geringe Neigung zu Fehlauslösungen durch transiente Fehlerströme, Schwellen für unverzögerte und verzögerte Überstromauslösung einstellbar, Hilfsschalter integriert, Montageart: Befestigung auf Montageplatte, Einbaulage beliebig, Einspeisung von unten, Einsatzgebiete: Stromversorgungen in Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen mit hoher Kurzschlussleistung, In IT-Netzen kann die Fehlerstromauslösung d
