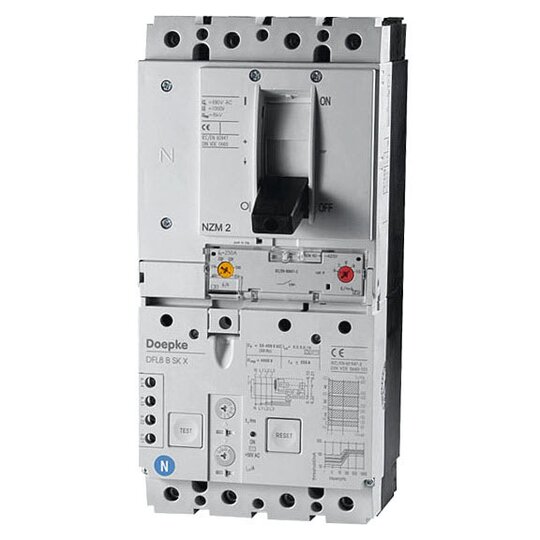

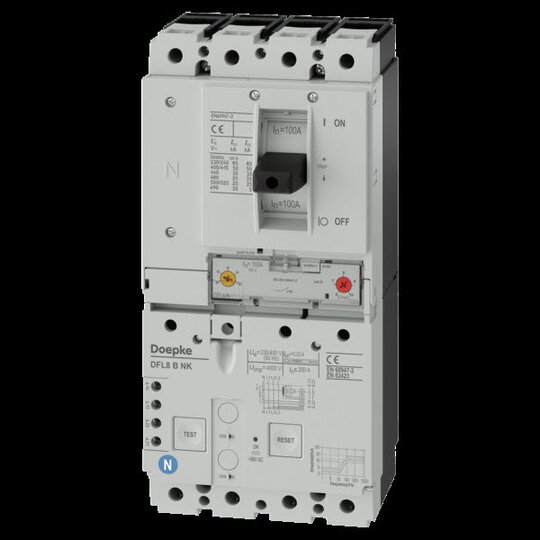

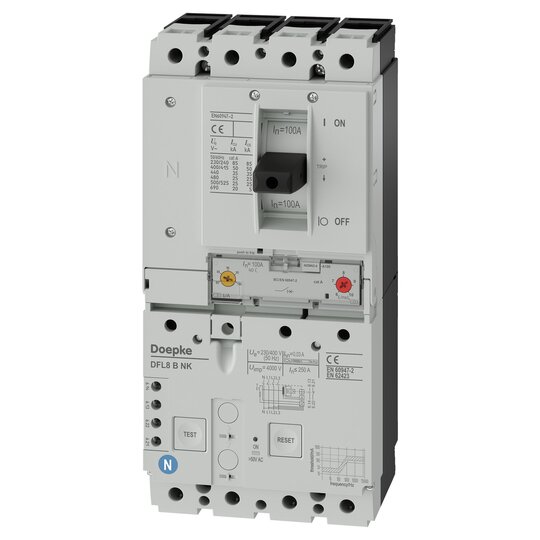

Doepke DFL8 100-4/0,03-B NK FI/Leistungsschalter 09164783

CBR (engl. 'Circuit-Breakers with Integral Residual Current Protection') sind Leistungsschalter mit einem magnetischen und thermischen Überstromauslöser sowie einem Fehlerstromauslöser. Der Leistungsschalter mit Fehlerstromschutz findet Anwendung für den Überstromschutz von Betriebsmitteln, Kabeln und Leitungen entsprechend DIN VDE 0100-430 sowie zum Schutz gegen elektrischen Schlag durch automatische Abschaltung der Stromversorgung gemäß DIN VDE 0100-410. Bei dieser Baureihe handelt es sich um kompakte Geräte für Bemessungsströme bis zu 250 A mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Die Montage der Geräte erfolgt vorzugsweise auf einer Montageplatte. Allstromsensitive Schalter mit der Fehlerstromcharakteristik B erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme des Typs B in einem Frequenzbereich bis 100 kHz. Die hierfür integrierte Auswerteeinheit benötigt eine Betriebsspannung, die der Netzspannung entnommen wird. Dabei ist eine korrekte Spannungsversorgung gewährleistet, wenn zwischen nur zwei beliebigen Strompfaden eine Mindestspannung von 50 V anliegt. Die völlig netzspannungsunabhängige Erfassung für Fehlerströme des Typs A (Wechsel- und pulsierende Gleichfehlerströme) gewährleistet auch dann noch Schutz, wenn nur ein aktiver Leiter Spannung gegen Erde führt und einen Erdschluss aufweist. Bei Schaltern mit der Kennlinie NK verläuft der Auslösefrequenzgang unterhalb der Verträglichkeitsgrenze des Menschen für Schädigungen durch Körperströme mit unterschiedlichen Frequenzen. Für Geräte mit dem Bemessungsfehlerstrom 30 mA wird dadurch auch bei Fehlerströmen oberhalb der Bemessungsfrequenz ein weitgehender Personenschutz erzielt. Mit einer oberen Auslöseschwelle von 300 mA bei Frequenzen bis 100 kHz ist im Vergleich zu der Charakteristik B SK ein deutlich sensiblerer und weiter reichender Schutz vor brandgefährlichen Erdfehlerströmen gegeben. Somit ist auch bei elektronischen Betriebsmitteln mit hohen Taktfrequenzen ein umfassender Brandschutz möglich. Der hohe Schutzumfang durch die NK-Charakteristik erfordert eine ableitstromarme Auslegung der zu überwachenden Anlage. Schalter dieser Variante haben einen festen Fehleransprechstrom von 30 mA für den Personenschutz. Sie gewährleisten somit den Fehler- und Brandschutz sowie den zusätzlichen Schutz (Personenschutz, Schutz bei direktem Berühren). Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: - fester Bemessungsfehlerstrom von 0,03 A, - Typenspektrum mit Bemessungsströmen von 100 A bis 250 A, - Bemessungsspannung 230 V, 400 V AC, - vierpolig, - Fehlerstromerfassung für glatten Gleichstrom sowie Wechsel- und pulsierende Gleichströme, - hohe Toleranz gegenüber Schwankungen der Hilfsspannung bei der Erfassung von Fehlerströmen Typ B, - netz- und hilfsspannungsunabhängige Auslösung bei Fehlerströmen vom Typ A und bei Überstrom, - hohes Kurzschlussschaltvermögen, - Anschluss
