| Gerätemontage |
FI-Schutzschalter |
| Funktion |
Fernantrieb |
| Breite in Teilungseinheiten |
1 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Wechsler |
0 |
| Anzahl der Fehlersignalschalter |
0 |
| Spannungsart |
DC |
| Mit Autotest für Fehlerstromfunktion |
false |
| Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) |
4 |
| Geeignet für max. Stromstärke der Hauptkontakteinheit |
125 A |

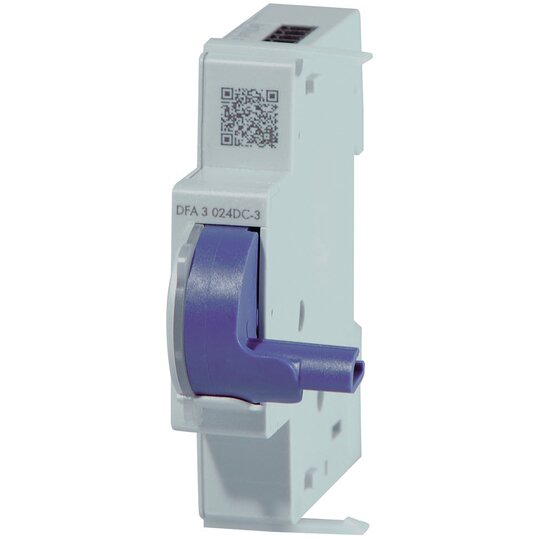

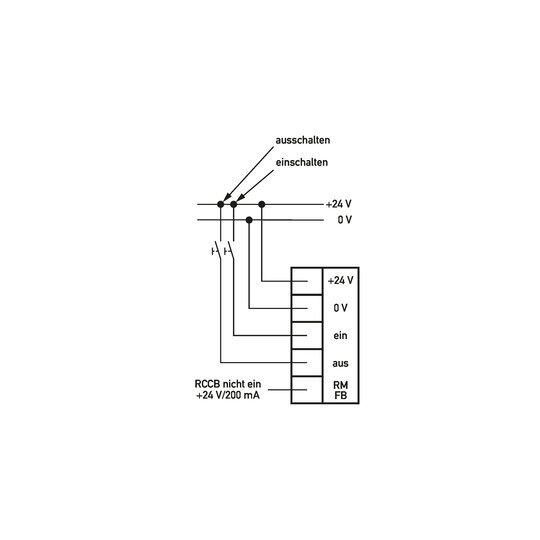

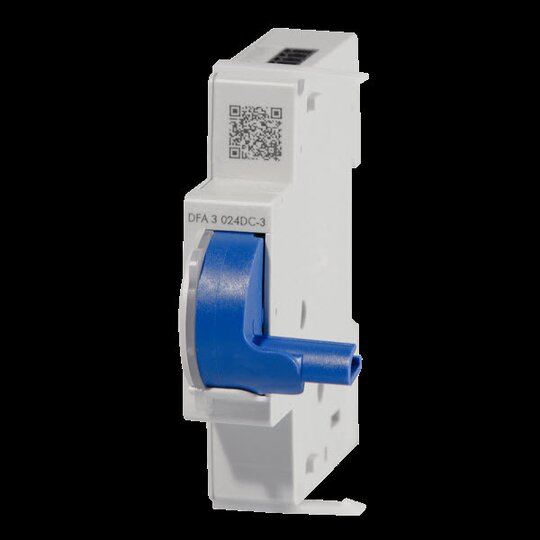

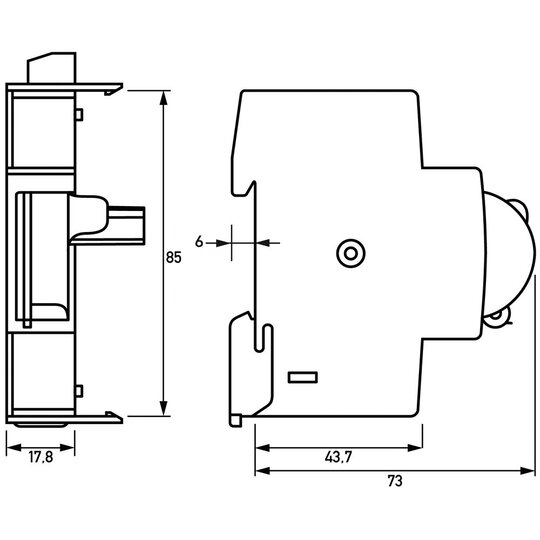

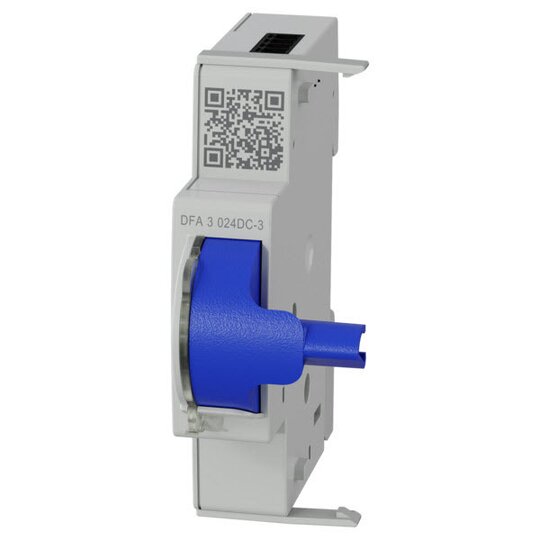

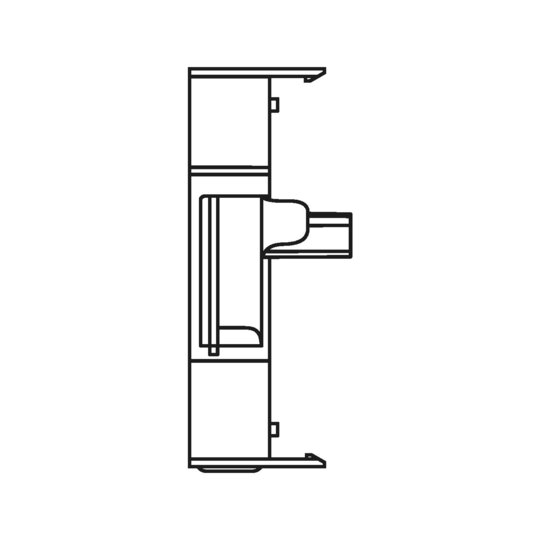

Nachrüstbare Einheit zur Fernsteuerung und Überwachung von Doepke Fehlerstromschutzschaltern der Baureihen DFS 2 und DFS 4. Signalisierung des ausgelösten bzw. ausgeschalteten Zustands des Fehlerstromschutzschalters durch einen Halbleiterausgang. Bedienung des Fernantriebs über den frontseitig in der Leuchtscheibe integriertenTaster. Statusanzeige des Fernantriebs über frontseitige Leuchtscheibe extrem kompakte Ausführung mit einer Breite von nur 1 Teilungseinheit. Anzahl automatische Einschaltversuche: 0 max. Bemessungsstrom Hauptkontakteinheit: 125 A Steuereingang: Bemessungsspannung (DC): 24 V (21,6 V ... 26,4 V) Schaltausgang (Halbleiter): Bemessungsspannung (DC): 24 V (21,6 V ... 26,4 V) Bemessungsstrom DC (typ.): 0.2 A max. Bemessungsleistung: 4.8 VA Schraubklemme oben (Steuereingang, Schaltausgang): Klemmbereich: min. 0.3 mm² ... max. 1.5 mm² Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) max. Betriebsstromaufnahme DC: 2 A Bemessungsbetriebsart: Dauerbetrieb Einschaltdauer: Dauerbetrieb Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm), Geräteanbau Schutzart: IP20 Abmessungen: B 17,3 mm (1 TE) × H 85 mm × T 73 mm Bauvorschriften/Normen: EN 55014, EN 63024 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFA 3 024DC-0 Bestellnummer: 09100141 gewähltes Fabrikat/Typ: ___________/___________ haben. Der Fernantrieb beeinflusst den Fehlerstromschutzschalter nicht in der Funktion.
doepke_3930288_dfa3_24v_bed_web_ml.pdf
Montageanleitung
|
doepke_09100141_dbl_de.pdf
Produktdatenblatt
|
doepke_5962019_dfa_web_de.pdf
Technische Information
|
doepke_declaration_rohs_ml.pdf
RoHS-Erklärung
|
|
|
|
|
