Gerätemontage | FI-Schutzschalter |
Funktion | Fernantrieb |
Breite in Teilungseinheiten | 4 |
Anzahl der Kontakte als Schließer | 2 |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Kontakte als Wechsler | 1 |
Anzahl der Fehlersignalschalter | 0 |
Bemessungsspannung | 230 V |
Spannungsart | AC/DC |
Mit Autotest für Fehlerstromfunktion | false |
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) | 4 |
Geeignet für max. Stromstärke der Hauptkontakteinheit | 125 A |

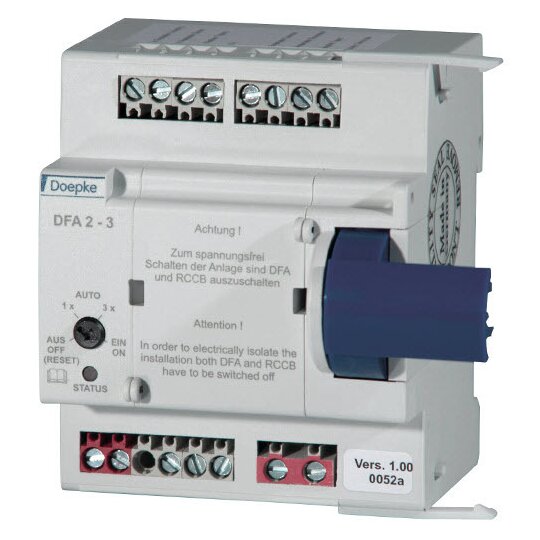

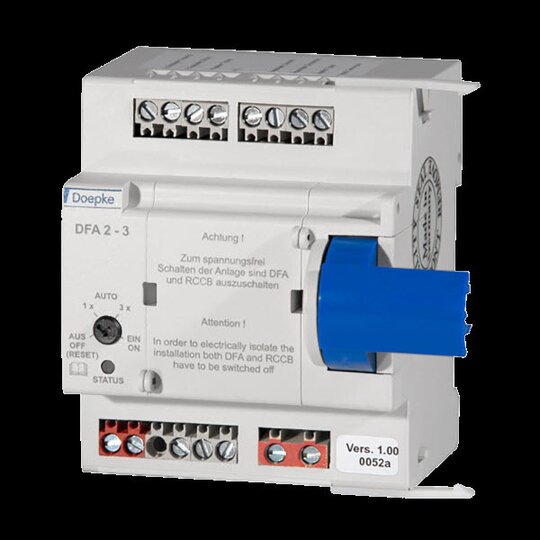

Doepke Fernantrieb|230 V AC, 4 TE, In max. 125 A, Einsch.vers.: 1, 3|15|RP:46535045435620445643435743384253435449432 4243riebs. Anzahl automatische Einschaltversuche: 1, 3 Bemessungsstrom Hauptkontakteinheit (max): 125 A Fernauslösung: true Steuereingang: Eingang I1 Bemessungsspannung (AC): 12 V ... 253 V Eingang I1 Bemessungsspannung (DC): 20 V ... 253 V Schaltausgang (Relais): 1 Öffner/2 Schließer/1 Wechsler Ausgang O1 Bemessungsspannung (AC): 253 V Ausgang O1 Bemessungsspannung (DC): 253 V Ausgang O1 Bemessungsleistung (max): 60 VA Schraubklemme oben und unten (Steuereingang, Schaltausgang, Netzrelais): Anschluss C1 Klemmbereich: min. 0.4 mm² ... max. 2.5 mm² Betriebsspannung (AC): 230 V (195,5 V ... 264,5 V) Betriebsstromaufnahme AC (max): 0.25 A Betriebsfrequenz: 50 Hz Bemessungsbetriebsart: Dauerbetrieb Einschaltdauer: Dauerbetrieb Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm), Geräteanbau Schutzart: IP20 Abmessungen: B 72 mm (4 TE) × H 85 mm × T 76 mm Bauvorschriften/Normen: EN 55014, EN 63024 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFA 2-3 Bestellnummer: 09100114 gewähltes Fabrikat/Typ: ___________/___________tallationen nur schwer zugänglich sind oder eine hohe Anlagenverfügbarkeit erreicht werden soll. Dies können z. B. landwirtschaftliche Betriebsstätten, Kleinwindkraftanlagen, Photovoltaikinstallationen, Stromtankstellen für Elektromobile, Pumpstationen, Kläranlagen und Telekommunikationsanlagen sein. Hinweise: Laut Norm ist ein automatisches Wiedereinschalten nur in Bereichen erlaubt. zu denen ausschließlich elektrotechnisch unterwiesene Personen und Elektrofachkräfte Zutritt haben. Der Fernantrieb beeinflusst den Fehl
