Fehlerstromschutzschalter

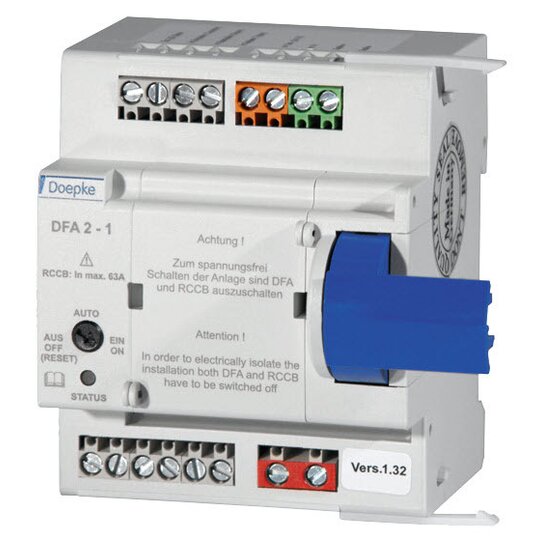

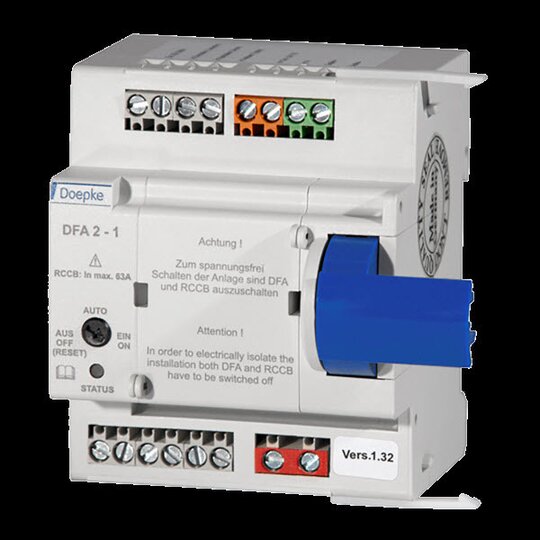

Der Fernantrieb ist eine nachrüstbare Einheit zur Fernsteuerung und Überwachung von Fehlerstromschutzschaltern der Baureihe DFS 2 / DFS 4. Hilfsschalterkontakte signalisieren ständig den aktuellen Status des Fehlerstromschutzschalters und des Fernantriebs. Anzahl automatische Einschaltversuche: 1 Bemessungsstrom Hauptkontakteinheit (max): 63 A Fernauslösung: true Steuereingang: Eingang I1 Bemessungsspannung (DC): 24 V Eingang I1 Bemessungsstrom: 1 mA Schaltausgang (Relais): 3 Schließer Ausgang O1 Bemessungsspannung (AC): 24 V Ausgang O1 Bemessungsstrom AC (typ.): 1 A Ausgang O1 Bemessungsspannung (DC): 24 V Ausgang O1 Bemessungsstrom DC (typ.): 1 A Ausgang O1 Bemessungsleistung (max): 24 VA Schraubklemme oben und unten (Steuereingang, Schaltausgang, Netzrelais): Anschluss C1 Klemmbereich: min. 0.4 mm² ... max. 2.5 mm² Betriebsspannung (AC): 24 V (21,6 V ... 30 V) Betriebsstromaufnahme AC (max): 0.64 A Betriebsfrequenz: 50 Hz Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) Betriebsstromaufnahme DC (max): 0.5 A Bemessungsbetriebsart: Dauerbetrieb Einschaltdauer: Dauerbetrieb Gebrauchslage: beliebig Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm), Geräteanbau Schutzart: IP20 Abmessungen: B 72 mm (4 TE) × H 85 mm × T 76 mm Bauvorschriften/Normen: EN 55014, EN 63024 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DFA 2-1 Bestellnummer: 09100112 gewähltes Fabrikat/Typ: ___________/___________ erreicht werden soll. Dies können z. B. landwirtschaftliche Betriebsstätten, Kleinwindkraftanlagen, Photovoltaikinstallationen, Stromtankstellen für Elektromobile, Pumpstationen, Kläranlagen und Telekommunikationsanlagen sein. Hinweise: Laut Norm ist ein automatisches Wiedereinschalten nur in Bereichen erlaubt. zu denen ausschließlich elektrotechnisch unterwiesene Personen und Elektrofachkräfte Zutritt haben. Der Fernantrieb beeinflusst den Fehlerstromschutzschalter nicht in der Funktion.r for Doepke residual current circuit-breakers of series DFS 2 and DFS 4variants for different power suppliescompact design Mounting: mounting by clamping to the left of the residual current circuit-breaker quick fastening to mounting rail any installation position Application areas: Remote actuators can be used anywhere where electrical installation are difficult to access or where high system availability should be achieved, such as on agricultural premises, in small wind power stations, photovoltaic installations, c
