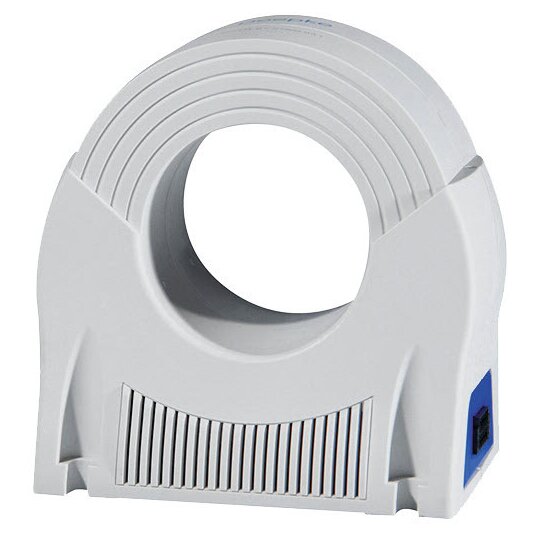

Doepke DCTR B+ 070/0,3-I Diff-Stromw. 4-20mA-Schnittstelle D70mm 09344642

Differenzstrommonitor mit integriertem Durchsteckwandler zur kontinuierlichen Erfassung von pulsierenden und glatten Gleichfehlerströmen sowie sinusförmigen Wechselfehlerströmen. Signalisierung der Überschreitung der Ansprechschwelle von 50 % des Bemessungsdifferenzstromes durch integriertes Relais Ausgabe des momentanen Differenzstroms über genormte 4-20-mA-Schnittstelle zur optionalen Anzeige und Überwachung Ansprechdifferenzstromcharakteristik: B Auslösekennlinientyp: NK max. einstellbarer Ansprechdifferenzstrom I¿adj AC: Frequenzbereich Ansprechdifferenzstrom Typ B: 0 Hz ... 100 kHz Spannungsart des überwachten Stromkreises: AC/DC Bemessungsspannungsbereich Uem des überwachten Stromkreises AC: 0 V ... 690 V Bemessungsfrequenzbereich des überwachten Stromkreises: 0 Hz ... 400 Hz Bedienelemente: Testtaste Wandler primärseitig: Bemessungsstrom: 300 A Bemessungsstoßspannungsfestigkeit: 8 kV Alarmausgang (Relais): 1 Wechsler Bemessungsspannung (AC): 30 V (27 V ... 33 V) Bemessungsstrom AC (typ.): 1 A Bemessungsspannung (DC): 30 V (27 V ... 33 V) Bemessungsstrom DC (typ.): 1 A 4-20-mA-Schnittstelle (Halbleiter): Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 Abmessungen: B 134 mm × H 143 mm × T 104 mm Innendurchmesser: 70 mm Bauvorschriften/Normen: DIN EN 62020, DIN EN 61000-4-3, DIN EN 61000-4-6, DIN IEC 381-1, ISA-50.1, VDE 0664-400 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DCTR B NK 070/0,30-I Bestellnummer: 09344642 gewähltes Fabrikat/Typ: ___________/___________ der Automobilindustrie und in Zusammenhang mit PV- und USV-Anlagen mit trafolosen Wechselrichtern, Klimaanlagen, Frequenzumrichtern, Schaltnetzteilen, Hochfrequenzstromrichtern, Druckereimaschinen und Verpackungsmaschinen, Geeignet für die Überwachung von DC-Stromkreisen u
