| Elektrische Ausführung des integrierten Wandlers |
Differenzstromwandler |
| Mechanische Ausführung des integrierten Wandlers |
Durchsteckstromwandler |
| Öffnungsdurchmesser |
70 mm |
| Schnappbefestigung |
false |
| Bemessungsstrom des überwachten Stromkreises |
300 A |
| Bemessungsspannung des überwachten Stromkreises |
690 V |
| Bemessungsfrequenz des überwachten Stromkreises fn |
50 - 60 Hz |
| Bemessungsisolationsspannung Ui |
700 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
8 kV |
| Überspannungskategorie |
IV |
| Funktion |
für Wechselstromnetze |
| Frequenzselektive Erfassung |
false |
| Ansprechdifferenzstrom Idn AC |
0.3 - 0.3 A |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ A |
50 - 60 Hz |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ AC |
50 - 60 Hz |
| Betriebsart |
Standalone |
| Betriebsspannung |
24 V |
| Schnittstelle Ethernet |
false |
| Power over Ethernet |
ohne |
| Kommunikationsprotokoll |
ohne |
| Schnittstelle 4-20 mA |
true |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
1 |
| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Verschmutzungsgrad |
2 |
| Schutzart (IP) |
IP20 |
| Breite |
120 mm |
| Höhe |
129 mm |
| Tiefe |
71 mm |

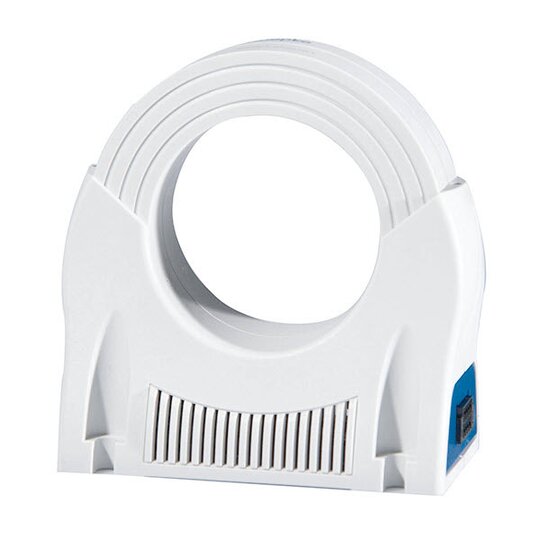

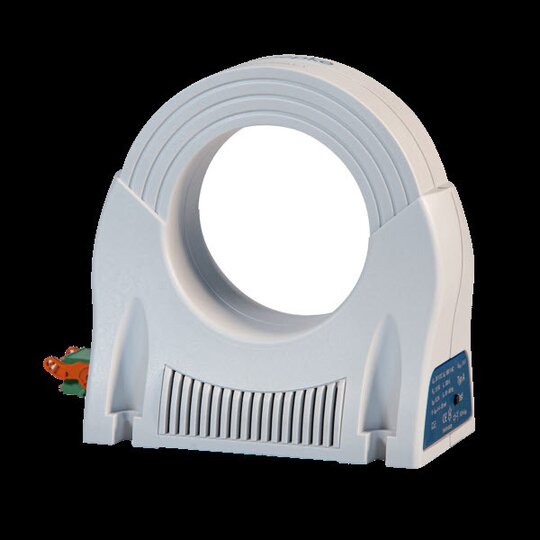

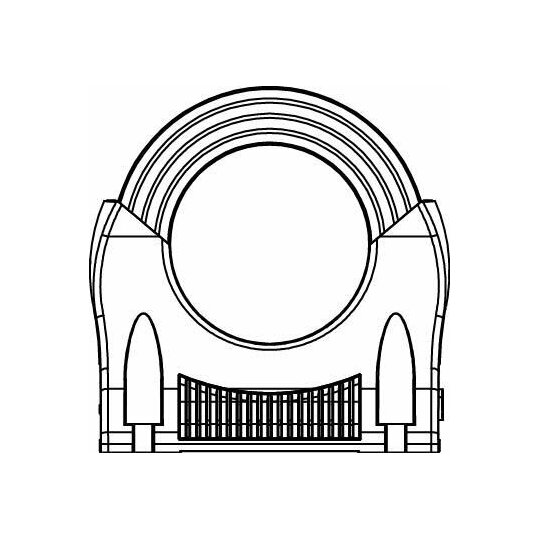

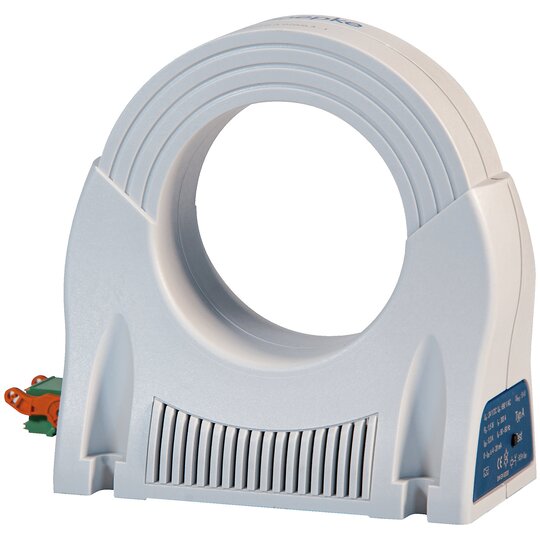

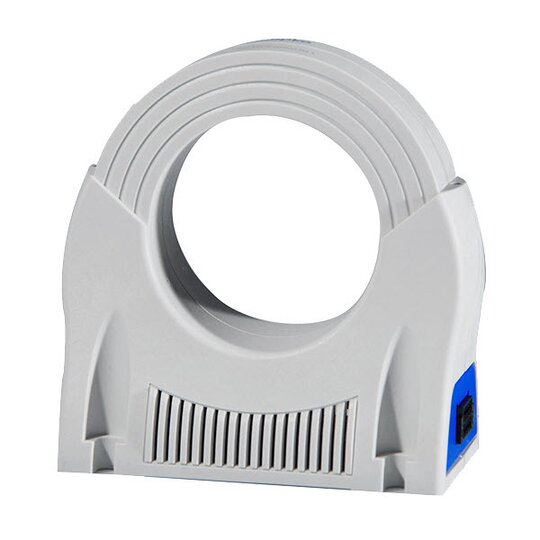

Differenzstrommonitor mit integriertem Durchsteckwandler zur kontinuierlichen Erfassung von sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen. Signalisierung der Überschreitung der Ansprechschwelle von 50 % des Bemessungsdifferenzstromes durch integriertes Relais Ausgabe des momentanen Differenzstroms über genormte 4-20-mA-Schnittstelle zur optionalen Anzeige und Überwachung Ansprechdifferenzstromcharakteristik: A max. einstellbarer Ansprechdifferenzstrom I¿adj AC: Frequenzbereich Ansprechdifferenzstrom Typ A: 50 Hz ... 60 Hz Spannungsart des überwachten Stromkreises: AC Bemessungsspannungsbereich Uem des überwachten Stromkreises AC: 0 V ... 690 V Bemessungsfrequenzbereich des überwachten Stromkreises: 50 Hz ... 60 Hz Bedienelemente: Testtaste Wandler primärseitig: Bemessungsstrom: 300 A Bemessungsstoßspannungsfestigkeit: 8 kV Alarmausgang (Relais): 1 Wechsler Bemessungsspannung (AC): 30 V (27 V ... 33 V) Bemessungsstrom AC (typ.): 1 A Bemessungsspannung (DC): 30 V (27 V ... 33 V) Bemessungsstrom DC (typ.): 1 A 4-20-mA-Schnittstelle (Halbleiter): Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 Abmessungen: B 120 mm × H 129 mm × T 71 mm Innendurchmesser: 70 mm Bauvorschriften/Normen: DIN EN 62020, DIN EN 61000-4-3, DIN EN 61000-4-6, DIN IEC 381-1, ISA-50.1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DCTR A 070/0,30-I Bestellnummer: 09342641 gewähltes Fabrikat/Typ: ___________/___________TN-S-, TN-C-S-Netzen und IT-Netzen, z. B. in Serverräumen von Rechenzentren, in Laboratorien, in der Automobilindustrie und in Zusammenhang mit Klimaanlagen, Druckereimaschinen und Verpackungsmaschinen, Ausgeschlossen ist der Einsatz in TN-C-Netzen und Gleichstromnetzen sowie die Überwachung von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich der Bemessungsfrequenz des RCCB verursachen können, Hinweise: RCM dürfen nicht zur Realisierung der Schutzmaßnahme 'Automatische Abschaltung der Stromversorgung' gemäß DIN VDE 0100-410 verwendet werden (ein RCM ersetzt kein RCD).'
