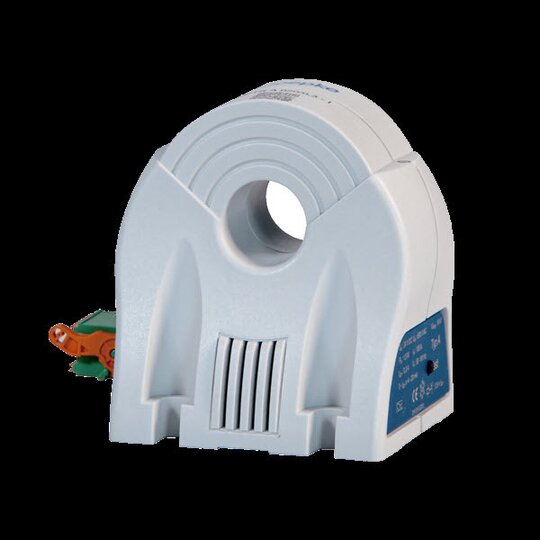

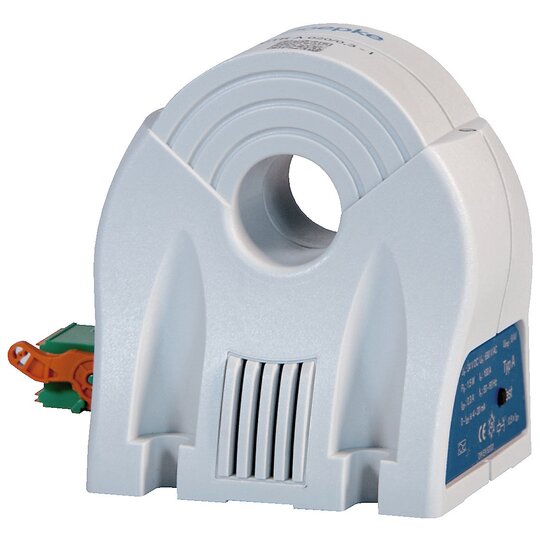

Doepke DCTR A 020/0,3-I Differenzstrommonitor 09342621

Differenzstrommonitor mit integriertem Durchsteckwandler zur kontinuierlichen Erfassung von sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen. Signalisierung der Überschreitung der Ansprechschwelle von 50 % des Bemessungsdifferenzstromes durch integriertes Relais Ausgabe des momentanen Differenzstroms über genormte 4-20-mA-Schnittstelle zur optionalen Anzeige und Überwachung Ansprechdifferenzstromcharakteristik: A max. einstellbarer Ansprechdifferenzstrom I¿adj AC: Frequenzbereich Ansprechdifferenzstrom Typ A: 50 Hz ... 60 Hz Spannungsart des überwachten Stromkreises: AC Bemessungsspannungsbereich Uem des überwachten Stromkreises AC: 0 V ... 690 V Bemessungsfrequenzbereich des überwachten Stromkreises: 50 Hz ... 60 Hz Bedienelemente: Testtaste Wandler primärseitig: Bemessungsstrom: 200 A Bemessungsstoßspannungsfestigkeit: 8 kV Alarmausgang (Relais): 1 Wechsler Bemessungsspannung (AC): 30 V (27 V ... 33 V) Bemessungsstrom AC (typ.): 1 A Bemessungsspannung (DC): 30 V (27 V ... 33 V) Bemessungsstrom DC (typ.): 1 A 4-20-mA-Schnittstelle (Halbleiter): Betriebsspannung (DC): 24 V (21,6 V ... 26,4 V) Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 Abmessungen: B 70 mm × H 84 mm × T 66 mm Innendurchmesser: 20 mm Bauvorschriften/Normen: DIN EN 62020, DIN EN 61000-4-3, DIN EN 61000-4-6, DIN IEC 381-1, ISA-50.1 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DCTR A 020/0,30-I Bestellnummer: 09342621 gewähltes Fabrikat/Typ: ___________/___________TN-S-, TN-C-S-Netzen und IT-Netzen, z. B. in Serverräumen von Rechenzentren, in Laboratorien, in der Automobilindustrie und in Zusammenhang mit Klimaanlagen, Druckereimaschinen und Verpackungsmaschinen, Ausgeschlossen ist der Einsatz in TN-C-Netzen und Gleichstromnetzen sowie die Überwachung von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich der Bemessungsfrequenz des RCCB verursachen können, Hinweise: RCM dürfen nicht zur Realisierung der Schutzmaßnahme 'Automatische Abschaltung der Stromversorgung' gemäß DIN VDE 0100-410 verwendet werden (ein RCM ersetzt kein RCD).
