| Ausführung |
sonstige |
| Primärer Bemessungsstrom In |
200 A |
| Genauigkeitsklasse |
sonstige |
| Geeicht |
false |
| Mit Berührungsschutz |
true |
| Höhe der Öffnung |
70 - 70 mm |
| Öffnungsbreite |
70 - 70 mm |
| Öffnungsdurchmesser |
70 mm |
| Schnappbefestigung |
false |
| Mit Kupferschiene |
false |
| Anschluss sekundär |
Steckanschluss |
| Anzahl der Primäreingänge |
1 |

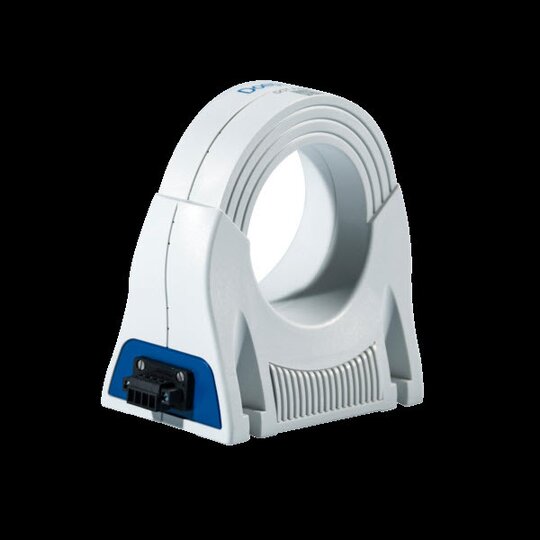

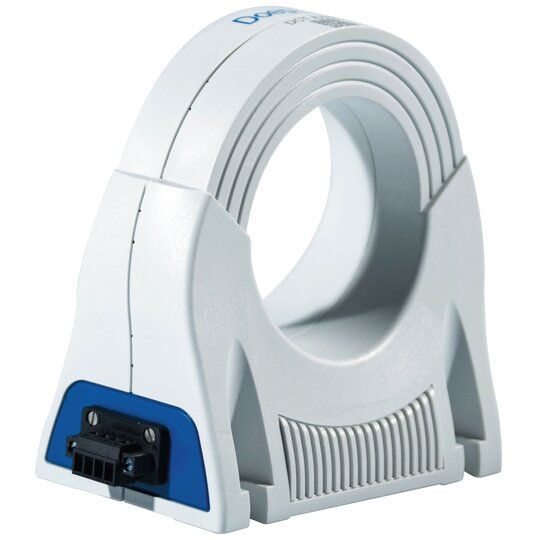

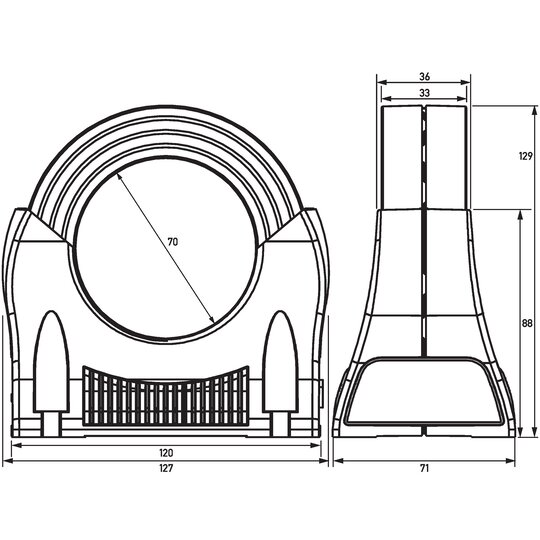

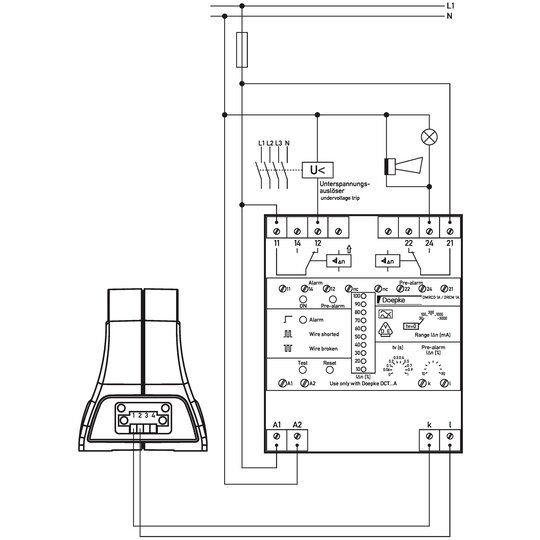

Differenzstrom-Erfassungseinheit DCT A, kombinierbar mit einem DMRCD 1 A zu einem modularen Fehlerstromschutzgerät (MRCD) nach EN 60947-2 und VDE 0100-530 bzw. mit einem Differenzstrommonitor DRCM 1 A zu einem Differenzstrom-Überwachungsgerät (RCM) nach EN 62020. Differenzstromerfassungscharakteristik: A, AC : Bemessungsdauerdifferenzstrom Faktor: 1.5 Bemessungskurzschlussdifferenzstrom: 10 kA Überstrombegrenzungsfaktor: 6 Frequenzbereich Ansprechdifferenzstrom Typ A: 50 Hz ... 60 Hz Frequenzbereich Ansprechdifferenzstrom Typ AC: 40 Hz ... 2 kHz Wandler geeignet für: DMRCD / DRCM Wandler primärseitig: Bemessungsspannung (AC): 0 V ... 690 V Bemessungsstrom: 200 A Bemessungsfrequenz: 50 Hz ... 60 Hz Bemessungsstoßspannungsfestigkeit: 8 kV / Kategorie IV max. Überstrom bzgl. Nichtauslösung: 6 x In Bemessungsdauerdifferenzstrom Faktor: 1.5 x In Bemessungskurzschlussdifferenzstrom: 10 kA Bemessungskurzzeitdifferenzstrom Faktor: 10 x In (für 1 s) Bemessungsstoßdifferenzstrom Faktor: 25 x In Überstrombegrenzungsfaktor: 6 Gehäuseart: Aufputzgehäuse Montageart: Wandmontage Schutzart: IP20 Abmessungen: B 120 mm × H 129 mm × T 71 mm Innendurchmesser: 70 mm Bauvorschriften/Normen: EN 62020, EN 60947-2, EN 61869-2 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DCT A-070 Bestellnummer: 09340322 gewähltes Fabrikat/Typ: ___________/___________
