Polzahl | 2 |
Bemessungsspannung | 240 V |
Bemessungsstrom | 40 A |
Bemessungsfehlerstrom | 0,03 A |
Fehlerstrom-Typ | A |
Energiebegrenzungsklasse | 3 |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Frequenz | 50 Hz |
Auslösecharakteristik | C |
Mitschaltender Neutralleiter | false |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 3 |
Einbautiefe | 70 mm |
Zusatzeinrichtungen werkseitig angebaut | Brandschutzschalter |
Bemessungsschaltstrom Zusatzeinrichtung | 40 A |
Bemessungsspannung Zusatzeinrichtung | 240 V |
Steuerspannungsart Zusatzeinrichtung | AC |
Schutzart (IP) | IP20 |

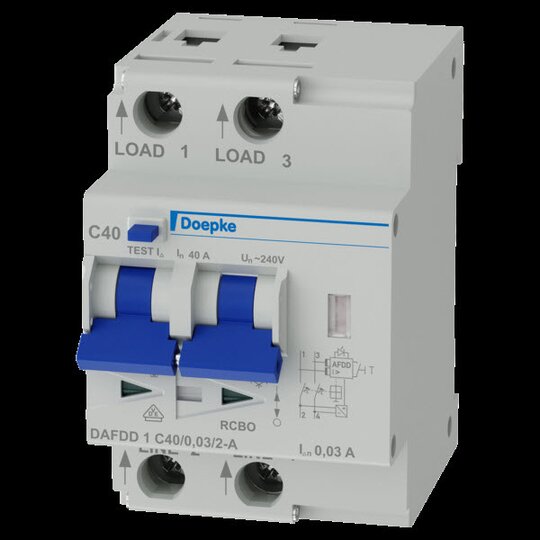

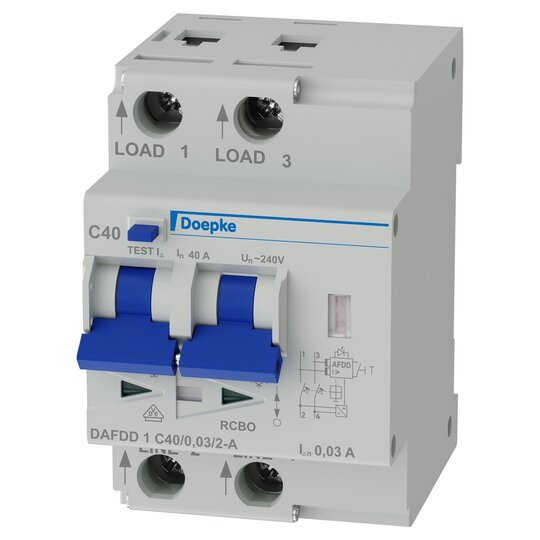

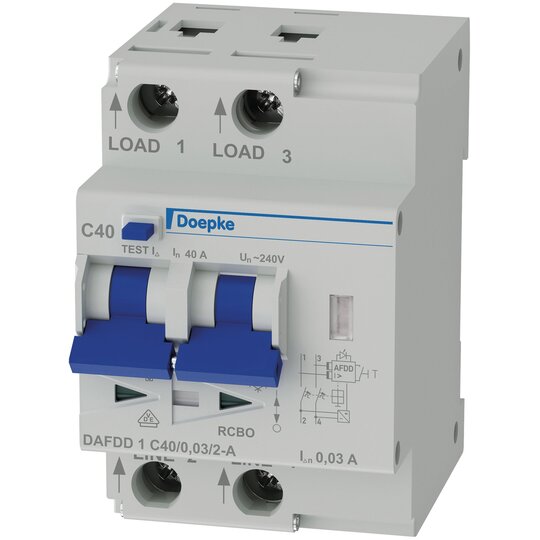

Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert.g: DAFDD 1 C40/0,03/2-A Bestellnummer: 09962702 gewähltes Fabrikat/Typ: ___________/___________
doepke_3930280_dafdd_bed_web_ml.pdfMontageanleitung
Download
(Stand: 07.09.2025)
|
doepke_09962702_dbl_de.pdfProduktdatenblatt
Download
(Stand: 07.09.2025)
|
doepke_5962003_dafdd_web_de.pdfTechnische Information
Download
(Stand: 07.09.2025)
|
doepke_declaration_rohs_ml.pdfRoHS-Erklärung
Download
(Stand: 07.09.2025)
|
