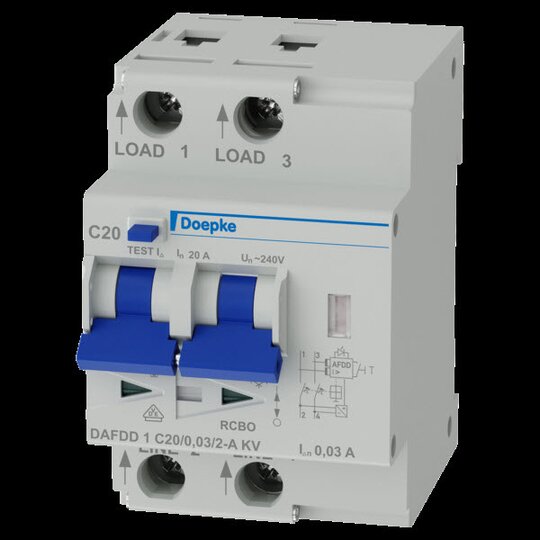

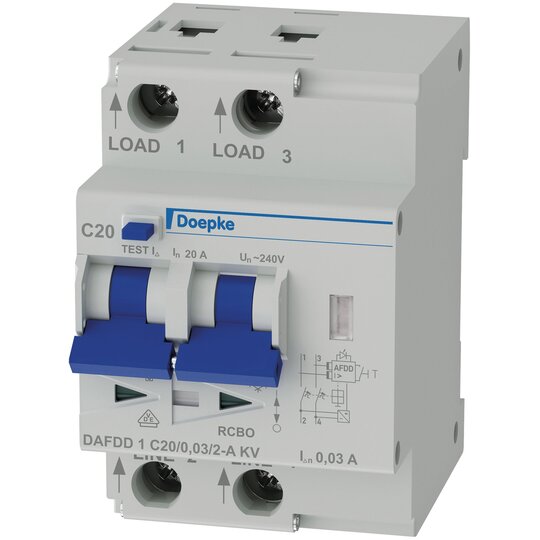

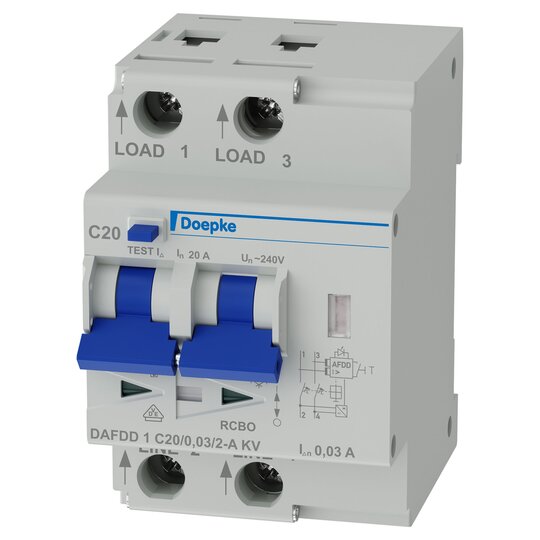

Doepke DAFDD 1 C20/0,03/2-A KV Brandschutzschalter 2p 20A 09962404

Hersteller-Nr. 09962404 314050
Ihr Nettopreis
Art.-Nr.
3983569
EAN
4014712236080
DEHA.-Nr.
5083884
eClass.-Nr.
27142213
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Polzahl 2
Bemessungsspannung 240 V
Bemessungsstrom 20 A
Bemessungsfehlerstrom 0,03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Bemessungsabschaltvermögen nach EN 61009 10 kA
Frequenz 50 Hz
Auslösecharakteristik C
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 3
Einbautiefe 70 mm
Zusatzeinrichtungen werkseitig angebaut Brandschutzschalter
Bemessungsschaltstrom Zusatzeinrichtung 20 A
Bemessungsspannung Zusatzeinrichtung 240 V
Steuerspannungsart Zusatzeinrichtung AC
Schutzart (IP) IP20

Brandschutzschalter|2p, 20A, 0.03A, C-Char, Typ A, KV|42|RP:4643475253205846534043521951435741464356 8425343544943204243stik (MCB): C Fehlerstromtyp: A Bemessungsfehlerstrom I¿n: 0.03 A kurzzeitverzögert (gewitterfest) Neutralleiterposition: links, rechts Breite in Teilungseinheiten: 3 Laststromkreis (Lasttrennkontakt): Polzahl (gesamt): 2 Bemessungsspannung (AC): 240 V Bemessungsstrom AC (typ.): 20 A Bemessungsfrequenz: 50 Hz max. Bemessungsschaltvermögen: 10 kA Bemessungsisolationsspannung: 250 V Schraubklemme oben, unten (Laststromkreis): max. Leitungslänge: 70 m Klemmbereich: min. 1 mm² ... max. 25 mm² Umgebungstemperatur: min. -25 °C ... max. 40 °C Gehäuseart: Verteilereinbaugehäuse Montageart: Tragschiene (35 mm) Schutzart: IP20 (eingebaut: IP40) Abmessungen: B 54 mm (3 TE) × H 80 mm × T 76 mm Zertifizierungen: VDE Bauvorschriften/Normen: EN 62606, EN 61009 Fabrikat: Doepke oder gleichwertig Artikelbezeichnung: DAFDD 1 C20/0,03/2-A KV Bestellnummer: 09962404 gewähltes Fabrikat/Typ: ___________/___________

doepke_3930280_dafdd_bed_web_ml.pdf

Montageanleitung

Download (Stand: 07.09.2025)

doepke_09962404_dbl_de.pdf

Produktdatenblatt

Download (Stand: 07.09.2025)

doepke_5962003_dafdd_web_de.pdf

Technische Information

Download (Stand: 07.09.2025)

doepke_declaration_rohs_ml.pdf

RoHS-Erklärung

Download (Stand: 07.09.2025)
