| Anzahl der Phasen |
1 |
| Polzahl |
2 |
| Geeignet für Anzahl Geräte |
20 |
| Teilungsmaß |
17,8 mm |
| Querschnitt |
10 qmm |

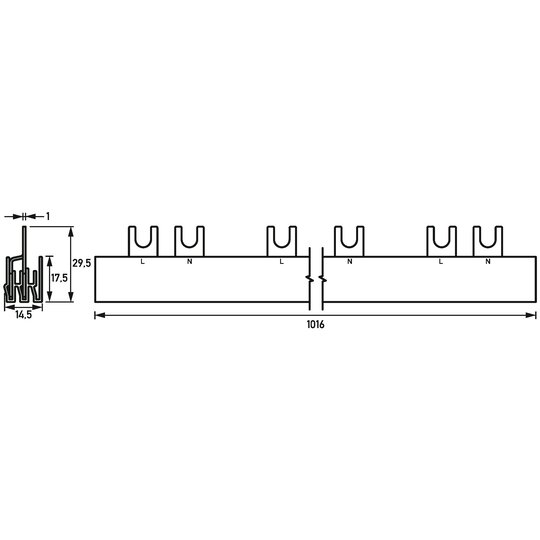

| Länge |
1016 mm |
| Zuschneidbar |
false |
| Breite in Teilungseinheiten |
60 |
| Bemessungsdauerstrom Iu |
63 A |
| Ausführung des elektrischen Anschlusses |
Gabel |
| Isoliert |
false |
| Bemessungsstoßspannung |
4,5 kV |
| Bedingter Bemessungskurzschlussstrom Iq |
15 kA |
| Max. Bemessungsbetriebsspannung Ue |
500 V |
| Bemessungskurzzeitstromfestigkeit Icw |
15 kA |
| Geeignet für Geräte mit N-Leiter |
true |
| Geeignet für Geräte mit Hilfsschalter |
false |
| Farbe |
grau |

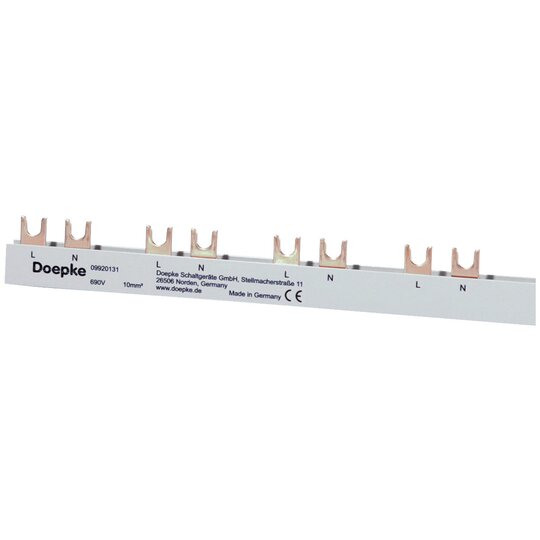

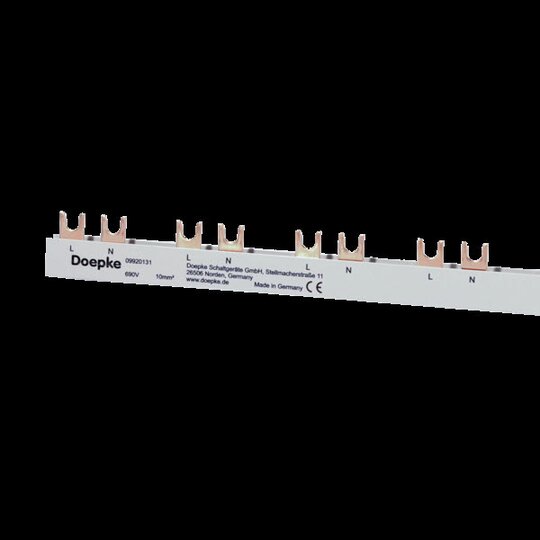

Gabelsammelschiene|2p, 60 TE, 63A, für DAFDD 1|196|RP:4643474953204639454352384253435449432042 3alter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her. Eigenschaften: einsetzbar zur Verbindung von Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter. AFDD) der Baureihe DAFDD 1, wahlweise ablängbar, hohe Zeitersparnis bei der Verdrahtung, Montageart: Die Schienen werden in die unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit DAFDD 1 in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt.
