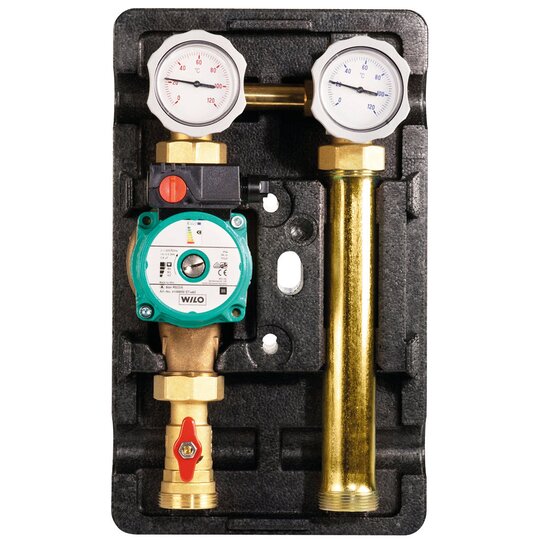

Dimplex WWM 25 Warmwassermodul/Modul ungemischter Heizkreis 346600

Listenpreis
Art.-Nr.
6070432
EAN
4015627346604
Hersteller-Nr.
346600
DEHA.-Nr.
2288757
eClass.-Nr.
22391011
Zolltarif-Nr.
84818019
Material Mantel Kunststoff
Material Armaturen Messing
Material Verrohrung Unit rostfreier Stahl
Primärer Anschluss Außengewinde (metrisch)
Nenninnendurchmesser primär 1 1/2 Zoll (40)
Anschluss sekundär Innengewinde (metrisch)
Nenninnendurchmesser sekundär 1 Zoll (25)
Pumpenanschluss Innengewinde (metrisch)
Größe Pumpenanschluss 1 1/2 Zoll (40)
Max. Arbeitsdruck 6 bar
Mediumtemperatur 5 - 95 €C
Anzeigebereich Thermometer 0 - 120 €C
Geeignet für Kühlen false
Geeignet für Heizungen true
Geeignet für Glykol true
Geeignet für Ethanol true
Ausführung ungemischter Heizkreis
Mit Adapter für Wärmezähler false
Mit Wärmezähler false
Eingebaute Zirkulationspumpe false
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) false
Einbaulänge der Pumpe 180 mm
Mit Manometer false
Mit Regelventil false
Mit Absperrventil true
Mit Rückschlagklappe true
Mit Sicherheitsventil false
Mit Thermometer true
Auslaufhahn false
Mit Mischermotor false
Geeignet für Servomotoren false
Mit Dreiwegeventil false
Mit Pumpenkugelhahn true
Mit Anschluss Temperaturfühler false
Mit Anschluss Ausdehnungsgefäß false
Mit automatischer Entlüftung false
Wandaufstellung true
Mit Wandbefestigungsbügel true
Mit Beinen false
Mit Differentdruckregelung false
Strömungsrichtung rechts
Mit Wärmedämmung true
Heizkreisregler erweiterbar false
Verteilerbalken erweiterbar true
Wärmeübertrager erweiterbar false
Breite 250 mm
Höhe 420 mm
Tiefe 250 mm

Kombinierbare Baugruppe mitIsolierschalen zum Anschluss einerWarmwasser- oder Schwimmbadbereitung.Einsetzbar für einenHeizwasserdurchfluss bis max. 2, 5 m3/h(WWM 25) bzw. 3, 5 m3/h (WWM 32).Bestehend aus zwei Kugelhähnen mitRückschlagventil, 2 integriertenThermometern, Pumpenkugelhahn,Isolierschalen, Einbaumöglichkeit fürUmwälzpumpe, Stichmaß 180 mm, die nachdem Druckverlust der Heizungsanlageauszulegen ist (nicht im Lieferumfangenthalten).

neutral_WWM25_fd8303_de.pdf

Montageanleitung

Download (Stand: 11.11.2024)
