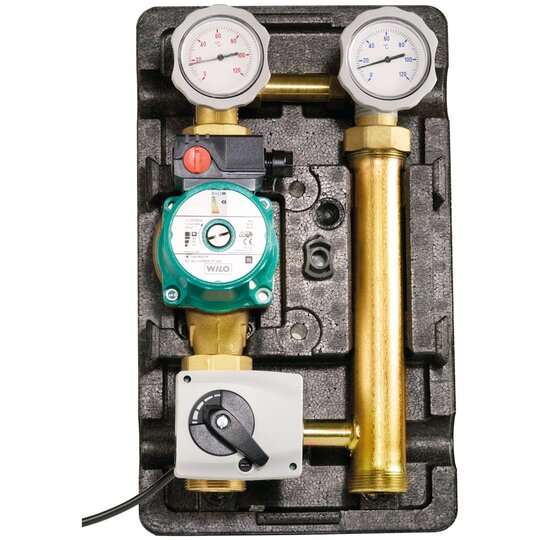

Dimplex MMH 25 Modul gemischter Heizkreis m.Temperaturfühler 348640

Listenpreis
Art.-Nr.
6070374
EAN
4015627348646
Hersteller-Nr.
348640
DEHA.-Nr.
1010366
eClass.-Nr.
22391011
Zolltarif-Nr.
84818019
Material Mantel Kunststoff
Material Armaturen Messing
Material Verrohrung Unit Messing
Primärer Anschluss Außengewinde (metrisch)
Nenninnendurchmesser primär 1 1/2 Zoll (40)
Anschluss sekundär Innengewinde (metrisch)
Nenninnendurchmesser sekundär 1 Zoll (25)
Pumpenanschluss Innengewinde (metrisch)
Größe Pumpenanschluss 1 1/2 Zoll (40)
Max. Arbeitsdruck 6 bar
Mediumtemperatur 5 - 95 €C
Anzeigebereich Thermometer 0 - 120 €C
Geeignet für Kühlen false
Geeignet für Heizungen true
Geeignet für Glykol true
Geeignet für Ethanol true
Ausführung gemischter Heizkreis
Mit Adapter für Wärmezähler false
Mit Wärmezähler false
Eingebaute Zirkulationspumpe false
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) false
Einbaulänge der Pumpe 180 mm
Mit Manometer false
Mit Regelventil true
Mit Absperrventil true
Mit Rückschlagklappe true
Mit Sicherheitsventil false
Mit Thermometer true
Auslaufhahn false
Mit Mischermotor true
Geeignet für Servomotoren true
Mit Dreiwegeventil true
Mit Pumpenkugelhahn true
Mit Anschluss Temperaturfühler true
Mit Anschluss Ausdehnungsgefäß false
Mit automatischer Entlüftung false
Wandaufstellung true
Mit Wandbefestigungsbügel true
Mit Beinen false
Mit Differentdruckregelung false
Strömungsrichtung rechts
Mit Wärmedämmung true
Heizkreisregler erweiterbar false
Verteilerbalken erweiterbar true
Wärmeübertrager erweiterbar false
Breite 250 mm
Höhe 420 mm
Tiefe 250 mm

Kombinierbare Baugruppe mitIsolierschalen zum Anschluss einesgemischten Heizkreises. Einsetzbar füreinen Heizwasserdurchfluss bis max. 2m3/h. Bestehend aus zwei Kugelhähnenmit Rückschlagventil, 2 Thermometern,3-Wege-Mischer mit Stellmotor und 140 sLaufzeit, Anschlussspannung AC 230 V,Schutzart IP 40, Anlegefühler undIsolierschalen, Einbaumöglichkeit fürgeregelte Umwälzpumpe, Stichmaß 180 mm,DN 25, die nach dem Druckverlust derHeizungsanlage auszulegen ist (Pumpenicht im Lieferumfang).

neutral_mmh25_fd8805_de-gb-fr.pdf

Montageanleitung

Download (Stand: 11.11.2024)
