Dimplex KPV 25 Kompaktverteiler m.Überströmventil 346590
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 6070433
- EAN
- 4015627346598
- Hersteller-Nr.
- 346590
- DEHA.-Nr.
- 2288756
- eClass.-Nr.
- 22391011
- Zolltarif-Nr.
- 84818019
| Material Mantel | Kunststoff |
| Material Armaturen | Messing |
| Material Verrohrung Unit | Messing |
| Primärer Anschluss | Außengewinde (metrisch) |
| Nenninnendurchmesser primär | 1 Zoll (25) |
| Anschluss sekundär | Innengewinde (metrisch) |
| Nenninnendurchmesser sekundär | 1 Zoll (25) |
| Pumpenanschluss | Innengewinde (metrisch) |
| Größe Pumpenanschluss | 1 1/2 Zoll (40) |
| Max. Arbeitsdruck | 6 bar |
| Mediumtemperatur | 5 - 95 €C |
| Anzeigebereich Thermometer | 0 - 120 €C |
| Geeignet für Kühlen | false |
| Geeignet für Heizungen | true |
| Geeignet für Glykol | true |
| Geeignet für Ethanol | true |
| Ausführung | sonstige |
| Mit Adapter für Wärmezähler | false |
| Mit Wärmezähler | false |
| Eingebaute Zirkulationspumpe | false |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | false |
| Einbaulänge der Pumpe | 180 mm |
| Mit Manometer | true |
| Mit Regelventil | false |
| Mit Absperrventil | true |
| Mit Rückschlagklappe | true |
| Mit Sicherheitsventil | true |
| Öffnungsdruck Sicherheitsventil | 2,5 bar |
| Mit Thermometer | true |
| Auslaufhahn | false |
| Mit Mischermotor | false |
| Geeignet für Servomotoren | false |
| Mit Dreiwegeventil | false |
| Mit Pumpenkugelhahn | true |
| Mit Anschluss Temperaturfühler | false |
| Mit Anschluss Ausdehnungsgefäß | true |
| Mit automatischer Entlüftung | false |
| Wandaufstellung | true |
| Mit Wandbefestigungsbügel | true |
| Mit Beinen | false |
| Mit Differentdruckregelung | false |
| Strömungsrichtung | links |
| Mit Wärmedämmung | true |
| Heizkreisregler erweiterbar | true |
| Verteilerbalken erweiterbar | true |
| Wärmeübertrager erweiterbar | true |
| Breite | 250 mm |
| Höhe | 500 mm |
| Tiefe | 250 mm |

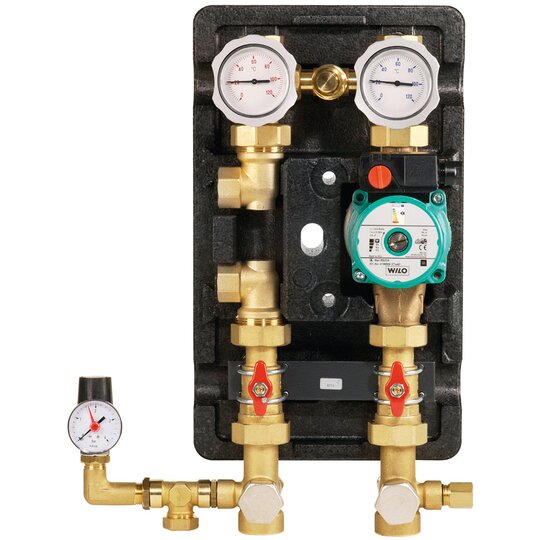

Kombinierbare Baugruppe mit Isolierschalen zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher, Warmwasserspeicher und Wärmeverteilsystem. Bestehend aus 1 Überströmventil, vier Kugelhähnen, 2 integrierten Thermometern, 1 Rückschlagventil, Tauchhülse für Rücklauffühler, Sicherheitsbaugruppe mit Manometer, Sicherheitsventil 3 bar und Anschlussmöglichkeit für Ausdehnungsgefäß. Einbaumöglichkeit für Umwälzpumpe, Stichmaß 180 mm, DN 25 (Pumpe nicht im Lieferumfang). Empfohlen zum Anschluss von Wärmepumpen mit einem Heizwassserdurchfluss bis 1,3 m³/h in Verbindung mit der Erweiterungsbaugruppe EB KPV bis 2,0 m³/h (max. Volumenstrom 2,5 m³/h). Bei Anlagen mit unterschiedlichen Volumenströmen im Erzeuger und Verbraucherkreis (z.B. Radiatoren) sollte generell die Erweiterungsbaugruppe zum Einsatz kommen.
neutral_kpv25_fd9007_de-gb-fr.pdfMontageanleitung
Download
(Stand: 21.12.2024)
|
