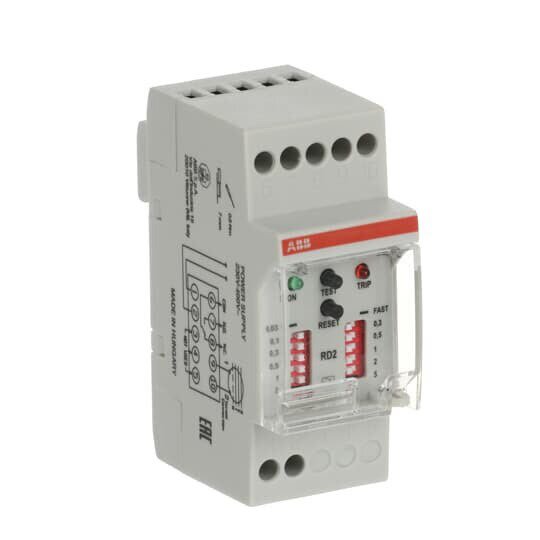

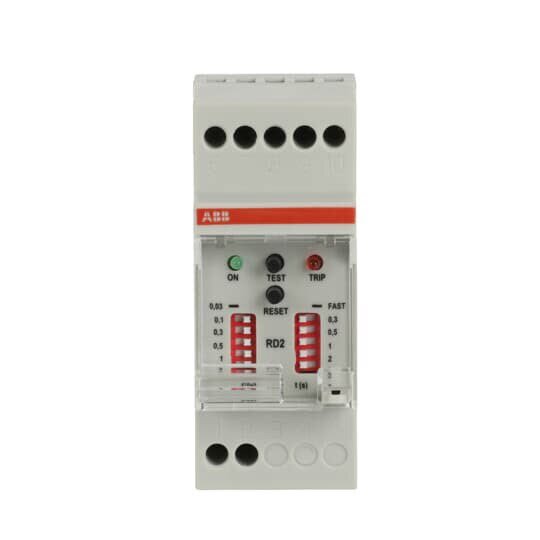

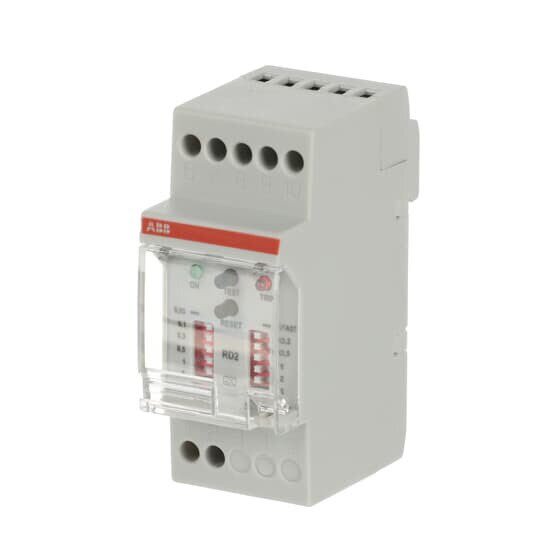

Differenzstromrelais RD2 2CSM142120R1201
1 Stück

Differenzstromrelais RD2 gemäß IEC/EN 62020, zur Erfassung von Fehlerströmen in Verbindung mit einem externen Ringkernwandler TR.. für den Erdschlusschutz von Kabeln und Geräten. Sie sind für den Einsatz in Ein- und Dreiphasennetzen mit höheren Bemesungströme ausgelegt. Über Minidip-Schalter können die Empfindlichkeit (Differenzströme) und die Ansprechzeit des Relais eingestellt werden. Der modulare Wandler TRM ist zum Aufschnappen auf die DIN-Schiene, die restlichen Wandler TR sind zum Anschrauben.Normen: IEC EN 62020Abmessungen: 2 ModuleAnzahl Kontakte: 1Anzahl Kontakte Schließer: 0Anzahl Kontakte Wechsler: 1Bemessungsbetriebsspannung: 230 ... 400 V ACBemessungssteuerspeisespannung: (50 Hz) 400...400 V, (60 Hz) 400...400 VBemessungsstromstärke: 2000 ... 2000 mAFehlerstromart: TypeAFilteroption: ohne FrequenzfilterMontageart: DIN-Schienechzeit des Relais eingestellt werden. Als Ausgang steht ein Wechselkontakt zur Verfügung. Die Verbindung zwischen Relais und Wandler wird immer überprüft. Sollte diese unterbrochen werden schaltet das Relais nach dereingestellten Ansprechzeit um. Mit der äTestô-Taste wird ein Differenzstrom simuliert. Wenn diese gedrückt wird, schaltet das Relais unverzögert, unabhängig welche Ansprechzeit eingestellt ist. Das RD2 wechselt in den Alarm-Status. Mit der äResetô-Taste wird das Relais in den Ausgangszustand gesetzt.
