Dehn VP33XYL KS SK A NS VP33XYL Kurzschließschiene 60x12mm E-Cu F20

Ihr Nettopreis
Art.-Nr.
2033617
EAN
4013364450875
Hersteller-Nr.
VP33XYL
DEHA.-Nr.
6351683
eClass.-Nr.
27140324
Zolltarif-Nr.
85359000
Ausführung Schiene
Polzahl 1
Max. Kurzschlussstrom 90 kA
Seilquerschnitt Erdseite 50 qmm
Länge Erdseil 2500 mm
Anschließteil phasenseitig Klemmfestpunkt für Sammelschienen
Anschließteil erdseitig Kugelkopfhaube 20 mm
Vollisoliert false
Werkstoff Aluminium

Kurzschließschiene aus Aluminium (AlMgSi 0,5) nach DIN VDE 0683-100 (EN/IEC 61230) zum Erden und Kurzschließen elektrischer Anlagen an der Arbeitsstelle nach DIN VDE 0105-100 (EN 50110). Einhängevorrichtung: Spindel mit Sechskant, Profil: 60x8 mm, Max. Kurzschlussstrom: 90 kA / 0,5 s. Varianten.-Nr. VP33XYL (mit Standardlängen: Kurzschließschiene = 500 mm, Erdungsseil = 2500 mm bestückt mit KKH Art.-Nr. 772 312)Andere Schienen- und Erdungsseillängen können über den EuK-Konfigurator online unter www.dehn.de/de/euk ausgewählt werden.

12359276_34997163.pdf

Produktbild

Download (Stand: 24.02.2025)

12359276_34997164.pdf

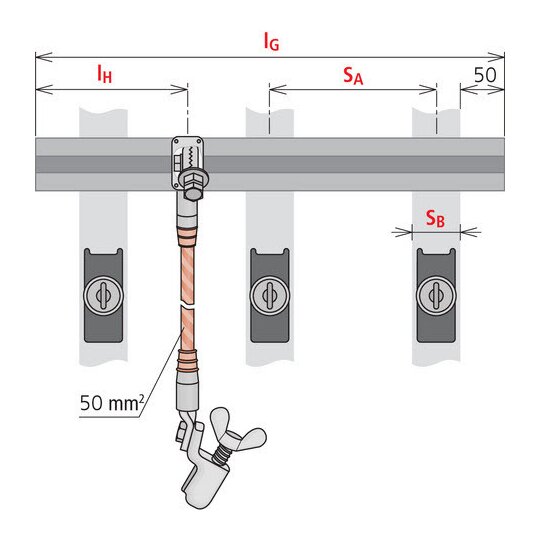

Maßzeichnung

Download (Stand: 24.02.2025)

12359276_12359319.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
