Dehn VMBDCM1 EKV3+1 50 R VMBDCM1 E+K Vorrichtung 3p Spindel Q-Stift D20/25mm

Ihr Nettopreis
Art.-Nr.
2033000
EAN
4013364165519
Hersteller-Nr.
VMBDCM1
DEHA.-Nr.
0975692
eClass.-Nr.
27140324
Zolltarif-Nr.
85359000
Ausführung Kabel
Polzahl 3
Max. Kurzschlussstrom 14 kA
Seilquerschnitt Phasenseite 50 qmm
Seilquerschnitt Erdseite 20 qmm
Länge Phasenseil a 600 mm
Länge Phasenseil b 600 mm
Länge Phasenseil c 600 mm
Länge Erdseil 1800 mm
Anschließteil phasenseitig Universalklemme 20/25 mm
Anschließteil erdseitig Universalklemme 20/25 mm
Vollisoliert false
Werkstoff Kupfer

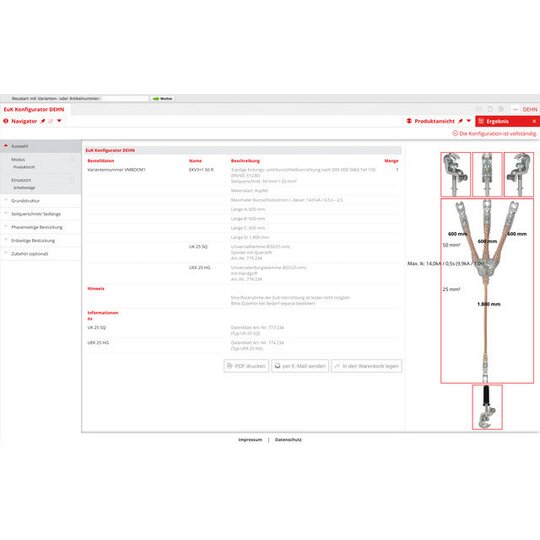

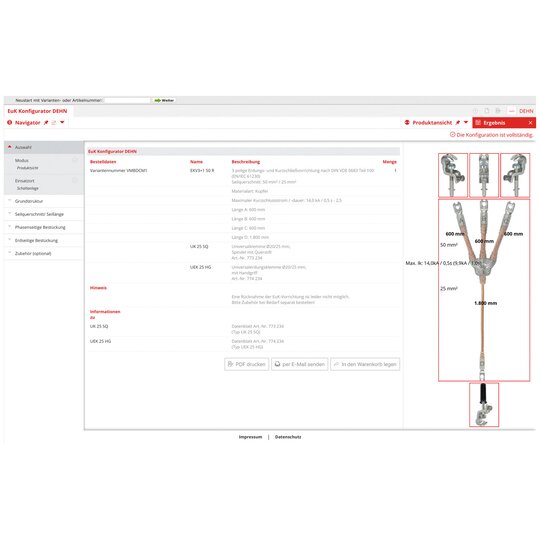

Dreipolige Erdungs- und Kurzschließvorrichtung nach DIN VDE 0683-100 (EN/IEC 61230), Seilquerschnitt: 50 mm² / 25 mm², Maximaler Kurzschlussstrom / -dauer: 14,0 kA / 0,5 s - 2,5, Länge A=B=C= 600 mm, Länge D = 1800 mm, phasenseitig bestückt mit 3x Universalklemme Ø20/25 mm, SQ mit Art.-Nr. 773 234 und erdseitig bestückt mit 1x Universalerdungsklemme Ø20/25 mm, mit Handgriff und Art.-Nr. 774 234.

3020714.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12366491_12366773.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
