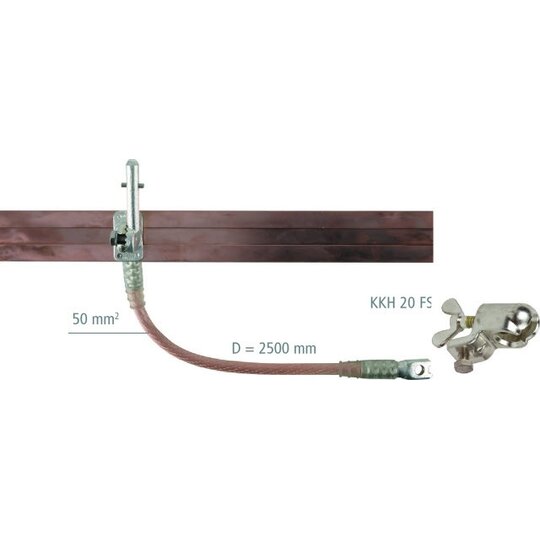

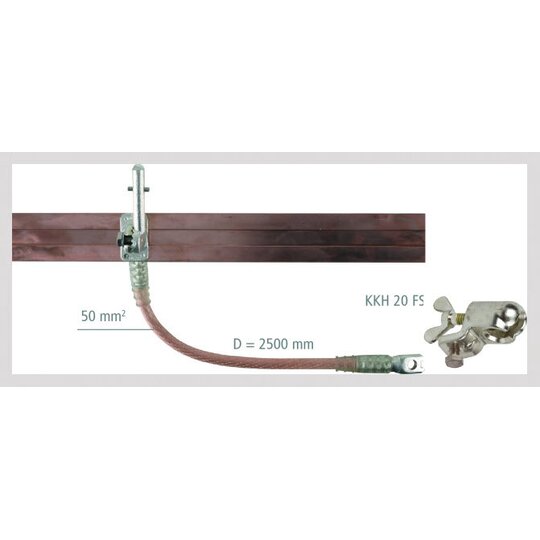

Dehn VL2FG28 KS SQ C NS VL2FG28 Kurzschließschiene 60x12mm E-Cu F20

Ihr Nettopreis
Art.-Nr.
2033615
EAN
4013364450820
Hersteller-Nr.
VL2FG28
DEHA.-Nr.
6351681
eClass.-Nr.
27140324
Zolltarif-Nr.
85359000
Ausführung Schiene
Polzahl 1
Max. Kurzschlussstrom 130 kA
Seilquerschnitt Erdseite 50 qmm
Länge Erdseil 2500 mm
Anschließteil phasenseitig Klemmfestpunkt für Sammelschienen
Anschließteil erdseitig Kugelkopfhaube 20 mm
Vollisoliert false
Werkstoff Kupfer

Kurzschließschiene aus Kupfer nach DIN VDE 0683-100 (EN/IEC 61230) zum Erden und Kurzschließen elektrischer Anlagen an der Arbeitsstelle nach DIN VDE 0105-100 (EN 50110). Einhängevorrichtung: Spindel mit Querstift, Profil: 60x12 mm, Max. Kurzschlussstrom: 130 kA / 0,5 s. Varianten.-Nr. VL2FG28 (mit Standardlängen: Kurzschließschiene = 500 mm, Erdungsseil = 2500 mm bestückt mit KKH Art.-Nr. 772 312). Andere Schienen- und Erdungsseillängen können über den EuK-Konfigurator online unter www.dehn.de/de/euk ausgewählt werden.

12359276_34997153.pdf

Produktbild

Download (Stand: 24.02.2025)

12359276_34997154.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3020714.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12359276_12359308.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
