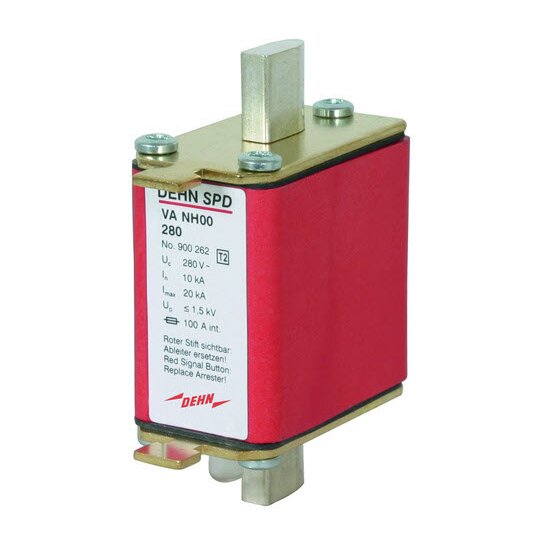

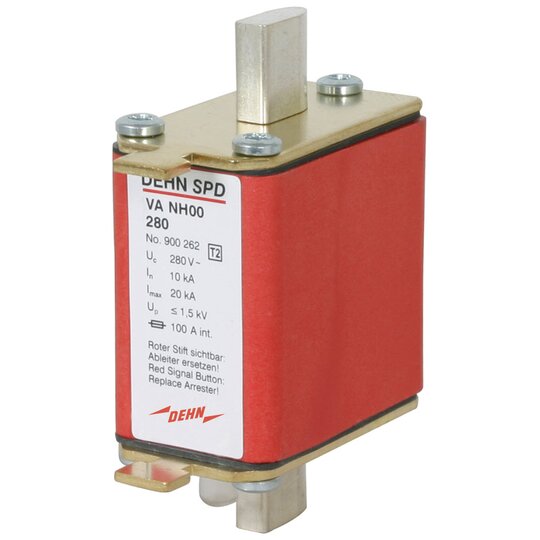

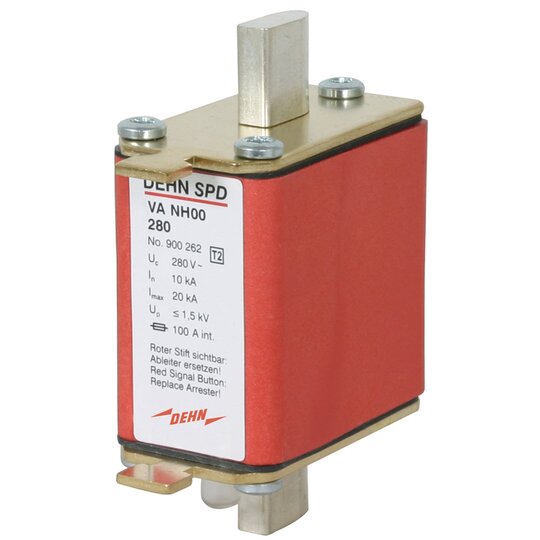

Dehn VA NH00 280 Überspannungsableiter Typ 2 1p 280V AC NH00-Sicherungssysteme

Ihr Nettopreis
Art.-Nr.
2031182
EAN
4013364072572
Hersteller-Nr.
900262
DEHA.-Nr.
0061041
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 10 kA
Max. Ableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 280 V
Schutzpegel 1,5 kV
Kurzschlussfestigkeit (Isccr) 25 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung true
Leckstromfrei false
Montageart NH00
Baugröße NH00
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IPX4W

Einpoliger Überspannungsableiter VA NH, Typ 2 nach EN 61643-11 mit Varistor-Funkenstrecken-Reihenschaltung in NH-Bauform mit integrierter Ableitervorsicherung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher.0 kA (8/20) Bemessungsausschaltvermögen des internen Back-Up Schutzes: 100 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Montage auf NH-Sicherungsunterteilen Größe 00 Fabrikat: DEHN Typ: VA NH00 280 Art.-Nr.: 900262 oder gleichwertig.

12346191_34955247.pdf

Schaltbild

Download (Stand: 09.01.2025)

12346191_34955212.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

64716.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12346191_12346201.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)
