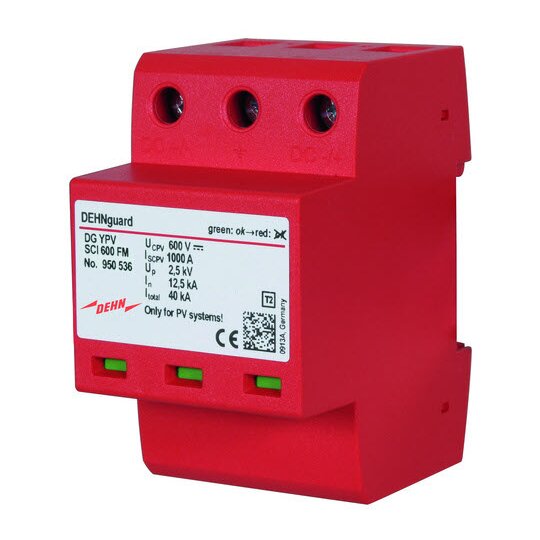

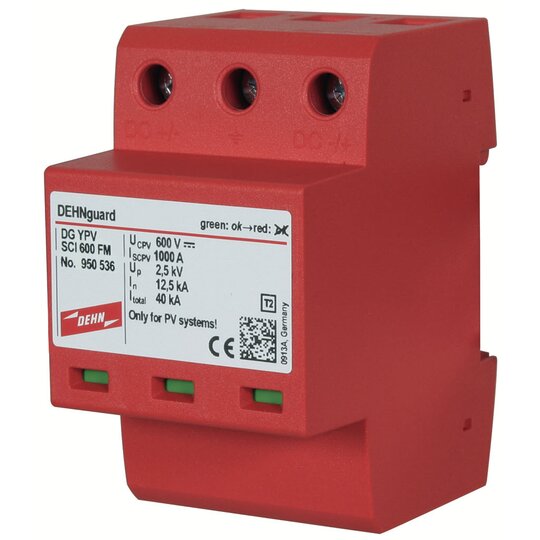

Dehn DG YPV SCI 600 FM Überspannungsabl. Typ 2 DEHNguard Mehrp.PV-Anlagen
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2031195
- EAN
- 4013364154995
- Hersteller-Nr.
- 950536
- DEHA.-Nr.
- 4075276
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85363030
| Netzform DC | true |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12,5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 600 V |
| Schutzpegel | 2,5 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
Überspannungs-Ableiter DEHNguard kompakt YPV SCI 600 FM Mehrpoliger Photovoltaik-Ableiter bis 600 V DC mit 3-stufiger DC-Schalteinrichtung, Breite 3TE Defektanzeige, mit Fernmeldekontakt Typ 2 nach EN 61643-31 Einsetzbar gemäß IEC 60364-7-712 Sichere elektrische Trennung Maximale PV-Spannung: <,= 600 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: <,= 2,5 kV Kurzschlussfestigkeit Iscpv: 1000 A Fabrikat: DEHN Typ: DG YPV SCI 600 FM Art.-Nr.: 950536 oder gleichwertig.
12346471_34956258.pdfSchaltbild
Download
(Stand: 09.01.2025)
|
12346471_34956259.pdfMaßzeichnung
Download
(Stand: 09.01.2025)
|
3017037.pdfMontageanleitung
Download
(Stand: 09.01.2025)
|
12346471_12346478.pdfProduktdatenblatt
Download
(Stand: 09.01.2025)
|
Deeplink Produktseite
Download
(Stand: 09.01.2025)
|
REACH-Erklärung
Download
(Stand: 09.01.2025)
|
