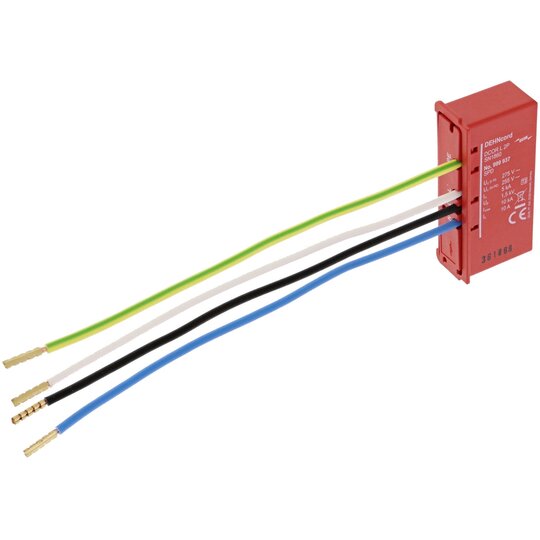

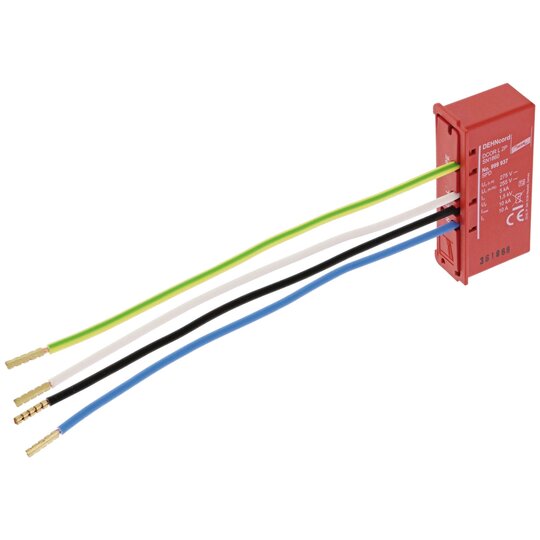

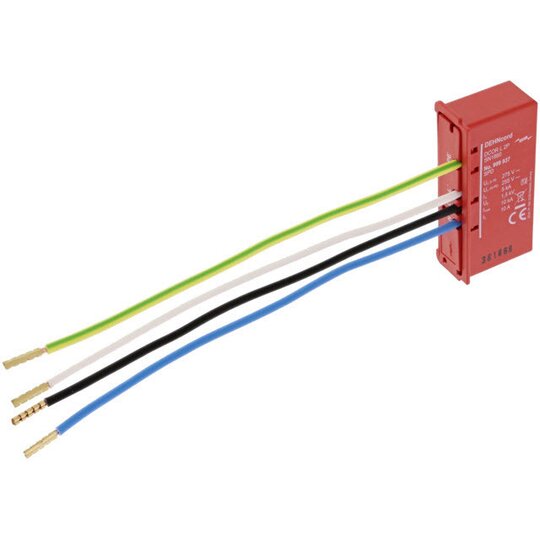

Dehn 999937 DCOR L 2P SN1860 Überspannungsableiter Typ 2 DEHNcord 2p

Ihr Nettopreis
Art.-Nr.
2032725
EAN
4013364303195
Hersteller-Nr.
999937
DEHA.-Nr.
5003844
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 5 kA
Max. Ableitstoßstrom (8/20) 10 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Schutzpegel N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 16 A
Kurzschlussfestigkeit (Isccr) 6 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Baugröße sonstige
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Ableiter DEHNcord L 2P SN1860 Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11 zum Einsatz in Kabelübergangskästen. Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts sowie zusätzlich integrierte optische Defektanzeige für Versorgungsspannung Höchste Dauerspannung: 275 V ac Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom (8/20): 5 kA Summenableitstoßstrom: 20 kA Folgestromlöschfähigkeit [N-PE]: 100 A eff Max. netzseitiger Überstromschutz: 16 A gG Max. Laststrom AC: 10 A Energetische Koordination nach DIN EN 62305-4 mit Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR L 2P SN1860 Art.-Nr.: 999937 oder gleichwertig.

12345839_34954004.pdf

Schaltbild

Download (Stand: 24.02.2025)

12345839_34954005.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3012240.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345839_12345857.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
