Dehn 999906 DCOR L 2P SN1864 DEHNcord L 2P SN1864

Ihr Nettopreis
Art.-Nr.
2032745
EAN
4013364310926
Hersteller-Nr.
999906
DEHA.-Nr.
5510438
eClass.-Nr.
27130805
Zolltarif-Nr.
85363030
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 2
Nennableitstoßstrom (8/20) 5 kA
Max. Ableitstoßstrom (8/20) 10 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel L-N 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 16 A
Kurzschlussfestigkeit (Isccr) 6 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart Direktmontage
Baugröße sonstige
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

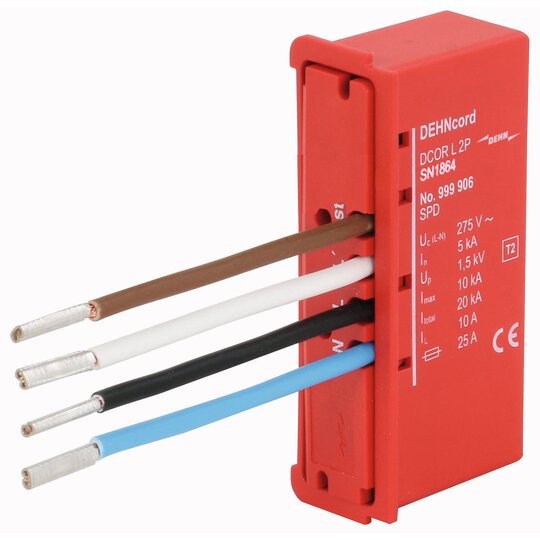

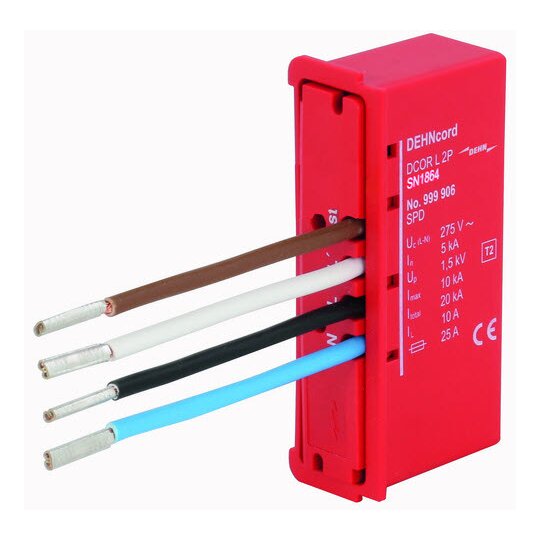

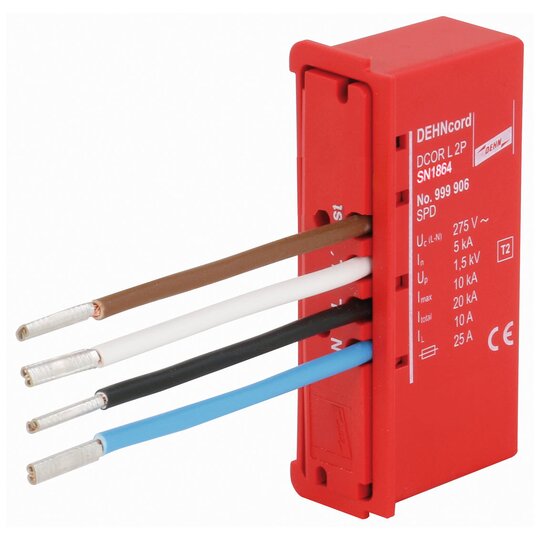

Überspannungs-Ableiter DEHNcord L 2P SN1864 Mehrpoliger Überspannungs-Ableiter Typ 2 nach EN 61643-11 zum Einsatz in Kabelübergangskästen. Mit Schutz der Steuerphase Möglichkeit zur Abschaltung der Leuchte im Falle eines Defekts sowie zusätzlich integrierte optische Defektanzeige für Versorgungsspannung Höchste Dauerspannung: 275 V ac Schutzpegel: &lt,= 1,5 kV Nennableitstoßstrom (8/20): 5 kA Summenableitstoßstrom: 20 kA Max. netzseitiger Überstromschutz: 16 A gG Max. Laststrom AC: 10 A Energetische Koordination nach DIN EN 62305-4 mit Ableitern der Red/Line-Familie Fabrikat: DEHN Typ: DCOR L 2P SN1864 Art.-Nr.: 999906 oder gleichwertig.

12345839_34953991.pdf

Schaltbild

Download (Stand: 24.02.2025)

12345839_34953992.pdf

Maßzeichnung

Download (Stand: 24.02.2025)

3007134.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345839_12345854.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)

REACH-Erklärung

Download (Stand: 24.02.2025)
