| Netzform DC |
true |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Nennableitstoßstrom (8/20) |
12,5 kA |
| Max. Ableitstoßstrom (8/20) |
25 kA |
| Max. PV-Spannung |
1000 V |
| Schutzpegel |
4 kV |
| Kurzschlussfestigkeit (Isccr) |
10 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
5 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

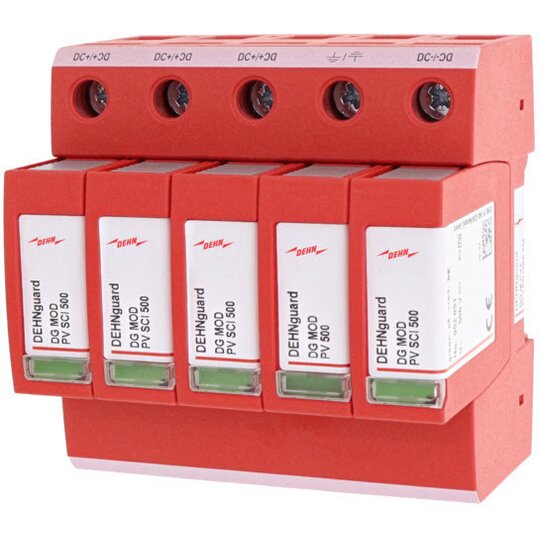

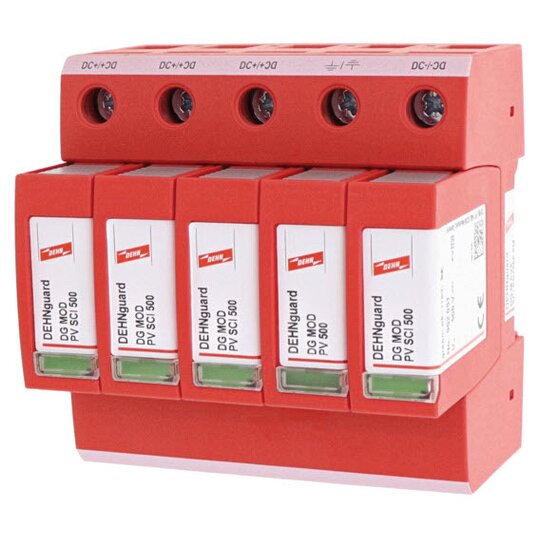

Mehrpoliger Überspannungsableiter DEHNguard M PV2 SCI, Typ 2 nach EN 61643-31 zum Schutz von 3 MPP-Eingängen. Die dreistufige DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen, mit kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).ichere elektrische Trennung im Schutzmodul Maximale PV-Spannung: <,= 1000 V dc Gesamtableitstoßstrom: 40 kA Schutzpegel: <,= 4 kV Kurzschlussfestigkeit Iscpv: 10 kA Defektanzeige Fabrikat: DEHN Typ: DG M PV2 SCI SN1868 FM Art.-Nr.: 999799 oder gleichwertig.
12346400_34956187.pdf
Schaltbild
|
12346400_34956188.pdf
Maßzeichnung
|
3017041.pdf
Montageanleitung
|
12346400_12346459.pdf
Produktdatenblatt
|
|
|
|
|
