| Netzform DC |
true |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Polzahl |
3 |
| BlitzstoŽƒstrom (10/350 s)s) |
5 kA |
| Höchste Dauerspannung DC |
1000 V |
| Nennspannung DC |
860 V |
| Schutzpegel (DC+ - DC-) |
3,75 kV |
| Schutzpegel (DC+/DC- - PE) |
2,5 kV |
| Montageart |
Hutschiene TH35 |
| Baugröße |
4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Fernsignalisierung |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse |
Typ 1 und 2 |
| Integrierte Vorsicherung |
false |
| Energetisch koordinierte Schutzwirkung zum Endgerät |
false |
| Spannungsschaltende Funkenstreckentechnologie |
false |
| Überstromgeschützter Spannungsabgriff |
false |
| Schutzart (IP) |
IP20 |
Kombi-Ableiter Typ 1+2 DEHNguard ME DC Y 1000 FM 3-poliger, modularer, steckbarer Kombi-Ableiter für Gleichstromanwendungen, Breite 4TE mechanische Funktions-/Defektanzeige Ableiter Typ 1+2 analog zu EN 61643-11 Y-Schaltung bestehend aus leckstromfreier Varistor-Gasableiter -Technologie Speziell für den Einsatz in DC-Stromkreisen bis 1000 V geeignete DC-Schaltvorrichtung DCD Höchste Dauerspannung: 1000 V dc Blitzstoßstrom 5kA (10/350µs) Nennableitstoßstrom: 12,5 kA (8/20µs) potentialfreier Fernmeldekontakt als Wechselkontakt Vibrations- und Schockgeprüft nach EN60068 Fabrikat: DEHN Typ: DG ME DC Y 1000 FM Art.-Nr.: 972147 oder gleichwertig.
12345976_34954491.pdf
Schaltbild
|
12345976_34954492.pdf

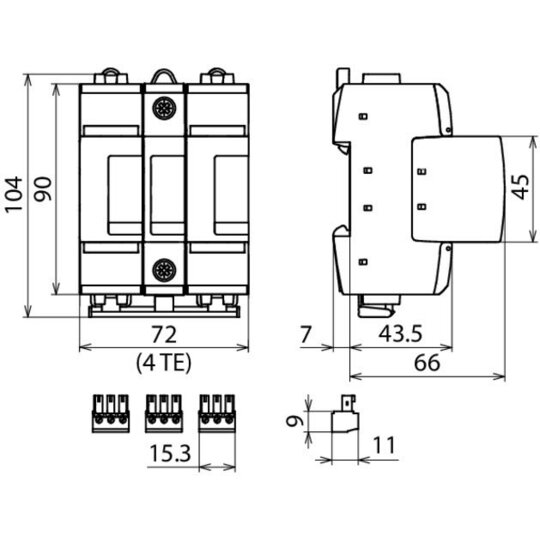

Maßzeichnung
|
3021985.pdf
Montageanleitung
|
12345976_12346007.pdf
Produktdatenblatt
|
|
|
|
|
