| Netzform DC |
true |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| Nennableitstoßstrom (8/20) |
12,5 kA |
| Nennspannung DC |
220 V |
| Höchste Dauerspannung DC |
242 V |
| Schutzpegel |
1,25 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
35 A |
| Kurzschlussfestigkeit (Isccr) |
25 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
false |
| Montageart |
Hutschiene TH35 |
| Baugröße |
1,5 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
35 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
25 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

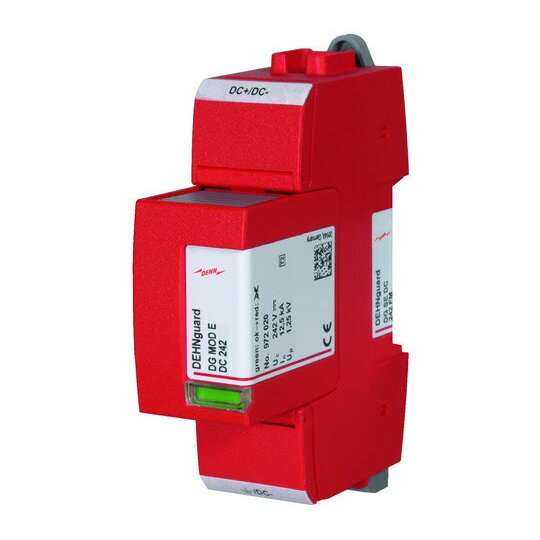

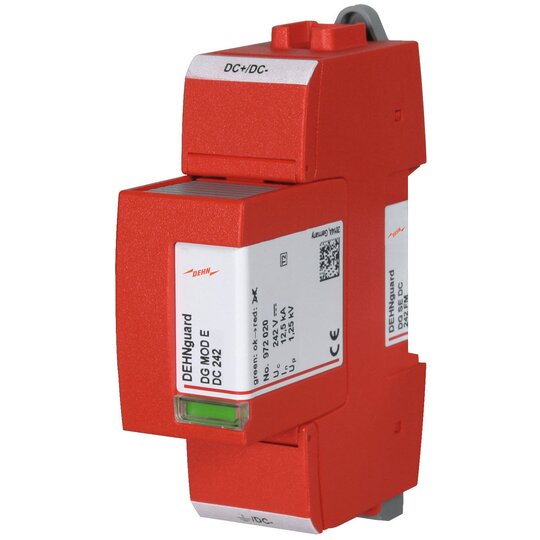

Einpoliger Überspannungsableiter DEHNguard SE DC, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gestecktem Schutzmodul. Hohe Gerätesicherheit durch speziell für den Einsatz in DC-Stromkreisen geeignete leistungsfähige DC-Schaltvorrichtung DCD. Zum Schutz von Gleichstrom-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B û 1 und höher. geeignete DC-Schaltvorrichtung DCD Höchste Dauerspannung: 242 V dc Schutzpegel:<,= 1,25 kV Nennableitstoßstrom: 12,5 kA Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC: 2000 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DG SE DC 242 FM Art.-Nr.: 972125 oder gleichwertig.'
12345976_34954547.pdf
Schaltbild
|
12345976_34954548.pdf
Maßzeichnung
|
3012560.pdf
Montageanleitung
|
12345976_12346021.pdf
Produktdatenblatt
|
|
|
|
|
