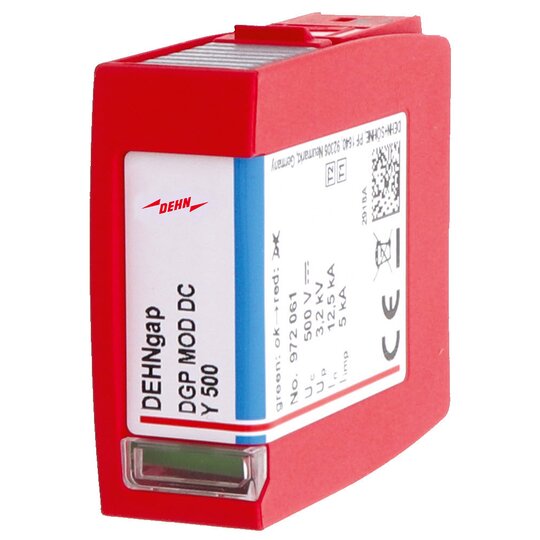

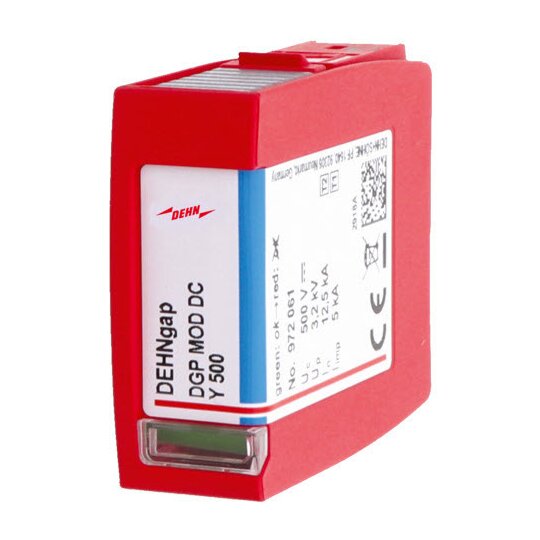

Dehn 972061 DGP MOD DC Y 500 N-PE-Kombiableiter DEHNgap-Modul

Ihr Nettopreis
Art.-Nr.
2032892
EAN
4013364519848
Hersteller-Nr.
972061
DEHA.-Nr.
7135621
eClass.-Nr.
27130808
Zolltarif-Nr.
85363030
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Polzahl 1
BlitzstoŽƒstrom (10/350 s)s) 5 kA
Höchste Dauerspannung DC 1000 V
Nennspannung DC 860 V
Schutzpegel (DC+ - DC-) 4 kV
Schutzpegel (DC+/DC- - PE) 3,2 kV
Montageart auf Basiselement
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2

Funkenstrecken-Schutzmodul DGP MOD DC Y 500 Steckbares Schutzmodul für DEHNguard ME DC Y 1000 FM Typ 1+2-Ableiter der Red/Line - Produktfamilie analog zu EN 61643-11 Hochleistungsfähige Funkenstrecken-Technologie Speziell für den Einsatz in DC-Stromkreisen Höchste Dauerspannung: 1000 V dc Blitzstoßstrom: 5kA Nennableitstoßstrom: 12,5 kA Defektanzeige Höchste Dauerspannung DC: 1000 V Fabrikat: DEHN Typ: DGP MOD DC Y 500 Art.-Nr.: 972061 oder gleichwertig.'

12345778_34953780.pdf

Schaltbild

Download (Stand: 24.02.2025)

3021985.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345976_12345981.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)

Deeplink Produktseite

Download (Stand: 24.02.2025)
