| Netzform DC |
true |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
false |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
2 |
| BlitzstoŽƒstrom (10/350 s)s) |
25 kA |
| Höchste Dauerspannung DC |
60 V |
| Schutzpegel |
1,5 kV |
| Spezifische Energie (W/R) |
156,25 kJ/Ohm |
| Montageart |
Hutschiene TH35 |
| Baugröße |
4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
50 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Mit Fernmeldekontakt |
true |
| Ausblasend |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 1 |
true |
| Integrierte Vorsicherung |
false |
| Geeignet für Außengebrauch |
false |
| Schutzart (IP) |
IP20 |

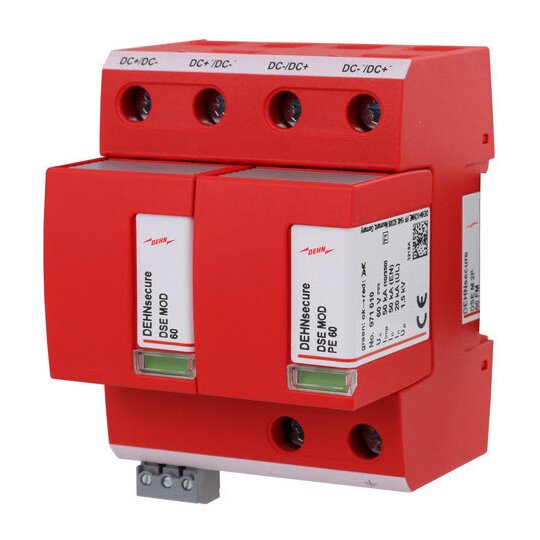

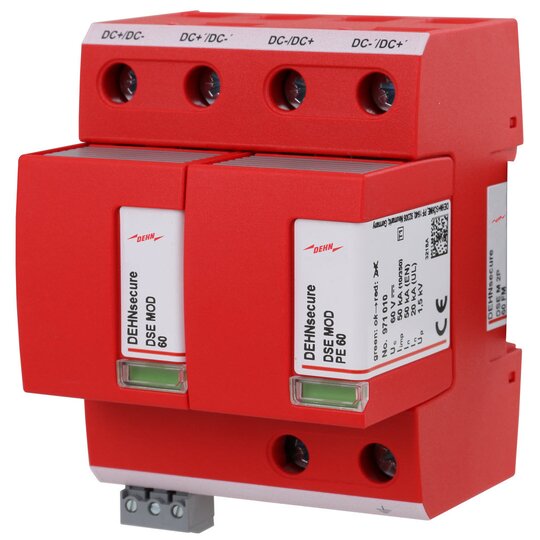

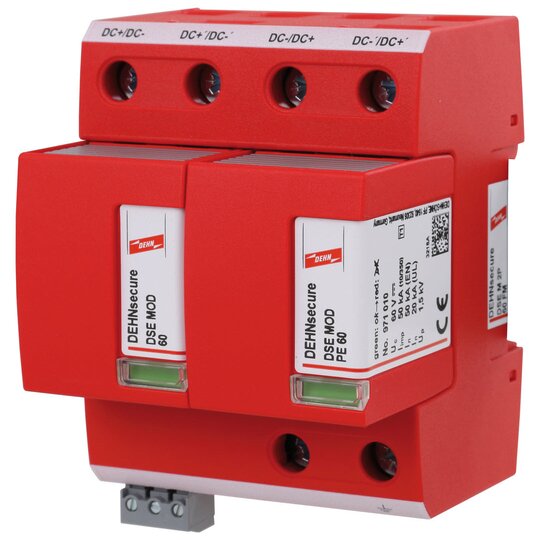

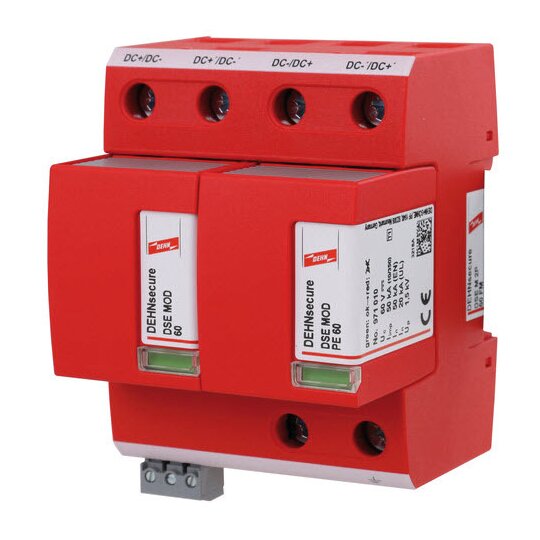

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60 FM 2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen, Breite 4TE mit Fernmeldekontakt Ableiter Typ 1 nach EN 61643-11 Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstrecken-Technologie Defektanzeige Höchste Dauerspannung:60 V dc Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 50 kA Kurzschlussfestigkeit DC: 25 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DSE M 2P 60 FM Art.-Nr.: 971226 oder gleichwertig.'
12345171_34951783.pdf
Schaltbild
|
12345171_34951784.pdf
Maßzeichnung
|
3005841.pdf
Montageanleitung
|
12345171_12345227.pdf
Produktdatenblatt
|
|
|
|
|
