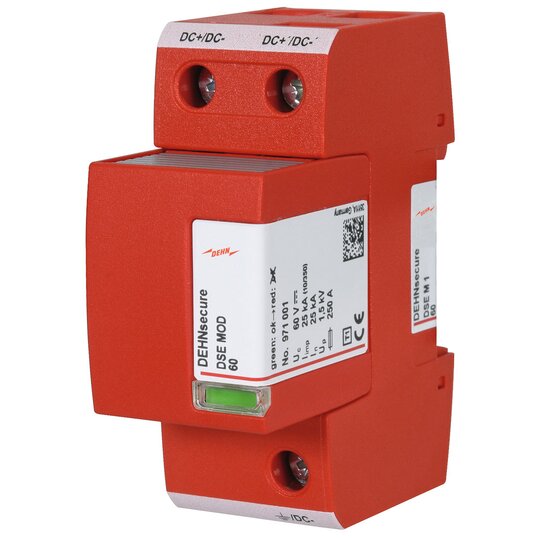

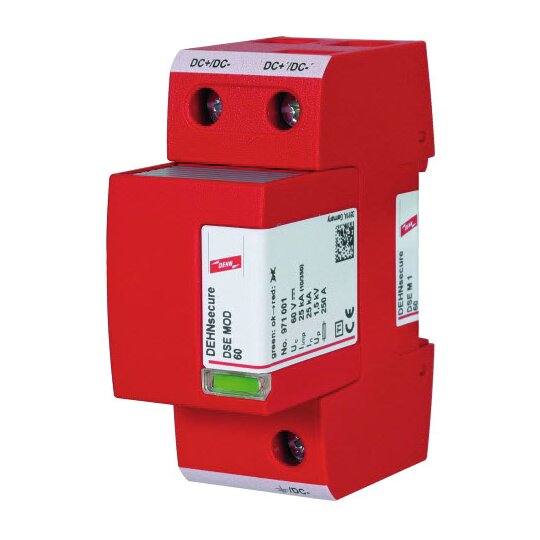

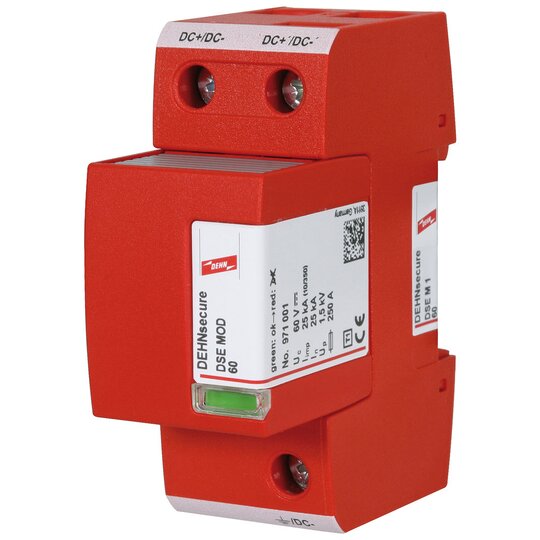

Dehn 971121 DSEM160 Blitzstromableiter Typ 1 DEHNsecure M f.DC-Stromkreise

Ihr Nettopreis
Art.-Nr.
2031298
EAN
4013364138582
Hersteller-Nr.
971121
DEHA.-Nr.
3731852
eClass.-Nr.
27130802
Zolltarif-Nr.
85363090
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
BlitzstoŽƒstrom (10/350 s)s) 25 kA
Höchste Dauerspannung DC 60 V
Schutzpegel 1,5 kV
Spezifische Energie (W/R) 156,25 kJ/Ohm
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Mit Fernmeldekontakt false
Ausblasend false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 true
Integrierte Vorsicherung false
Geeignet für Außengebrauch false
Schutzart (IP) IP20

Einpoliger, koordinierter Blitzstromableiter DEHNsecure modular, Klassifikation Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie. Zum Schutz von Gleichstrom-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1. Höchste Dauerspannung: 60 V dc Schutzpegel: &lt,= 1,5 kV Blitzstoßstrom (10/350): 25 kA Kurzschlussfestigkeit DC: 25 kA Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DSE M 1 60 Art.-Nr.: 971121 oder gleichwertig.'

12345171_34951707.pdf

Schaltbild

Download (Stand: 09.01.2025)

12345171_34951708.pdf

Maßzeichnung

Download (Stand: 09.01.2025)

3006582.pdf

Montageanleitung

Download (Stand: 09.01.2025)

12345171_12345211.pdf

Produktdatenblatt

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)
