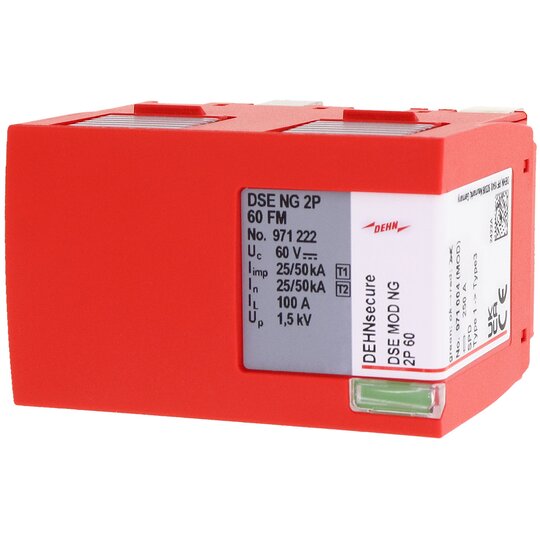

Dehn 971004 DSE MOD NG 2P 60 Funkenstrecken-Schutzmodul f.DEHNsecure

Ihr Nettopreis
Art.-Nr.
2032854
EAN
4013364489530
Hersteller-Nr.
971004
DEHA.-Nr.
6884760
eClass.-Nr.
27130802
Zolltarif-Nr.
85363090
Netzform DC true
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT false
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
BlitzstoŽƒstrom (10/350 s)s) 25 kA
Höchste Dauerspannung DC 60 V
Schutzpegel 1,5 kV
Spezifische Energie (W/R) 156,25 kJ/Ohm
Montageart auf Basiselement
Baugröße 4 TE
Mit Fernmeldekontakt false
Ausblasend false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 true
Integrierte Vorsicherung false
Geeignet für Außengebrauch false

Funkenstrecken-Schutzmodul DSE MOD NG 2P 60 für den einpoligen, koordinierten Typ 1 - Ableiter DSE NG 2P 60 FM der Red/Line - Produktfamilie nach EN 61643-11 Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstrecken-Technologie Defektanzeige Höchste Dauerspannung: 60 V dc Blitzstoßstrom: 50 kA Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC: 10 kA Fabrikat: DEHN Typ: DSE MOD NG 2P 60 Art.-Nr.: 971004 oder gleichwertig.

12344875_34950550.pdf

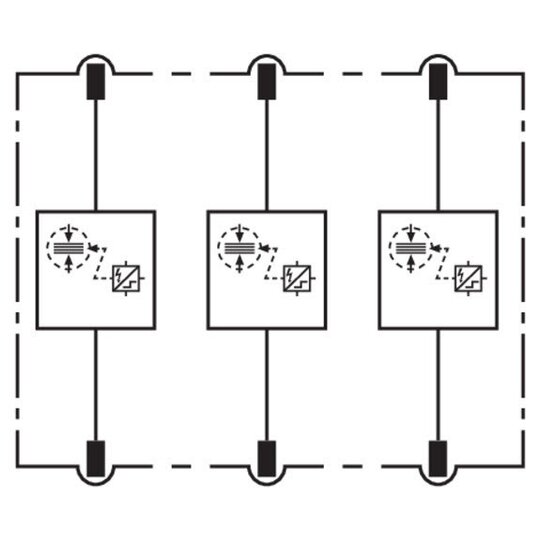

Schaltbild

Download (Stand: 24.02.2025)

12366248_35015317.pdf

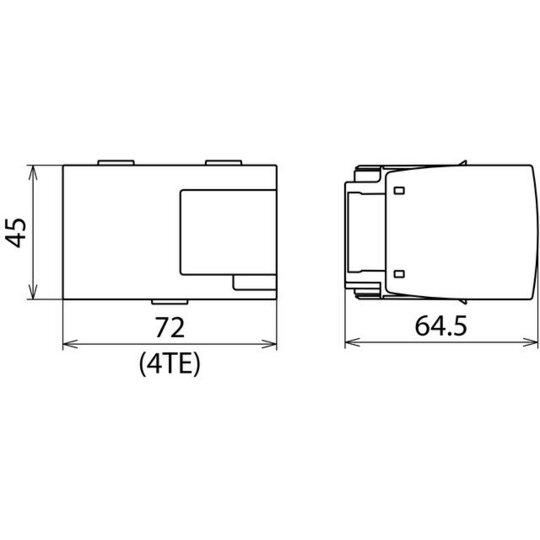

Maßzeichnung

Download (Stand: 24.02.2025)

3019223.pdf

Montageanleitung

Download (Stand: 24.02.2025)

12345232_12345244.pdf

Produktdatenblatt

Download (Stand: 24.02.2025)
