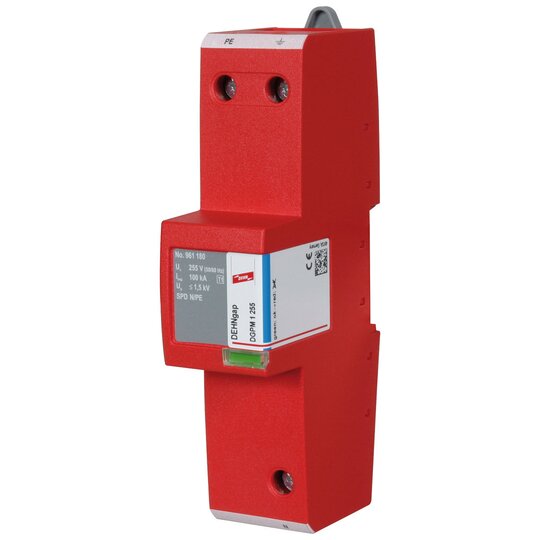

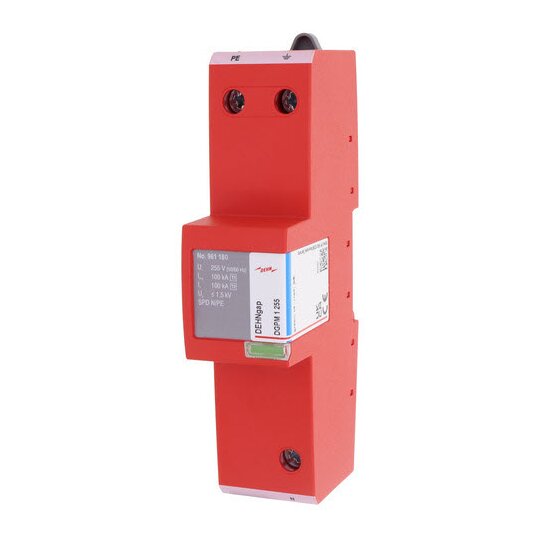

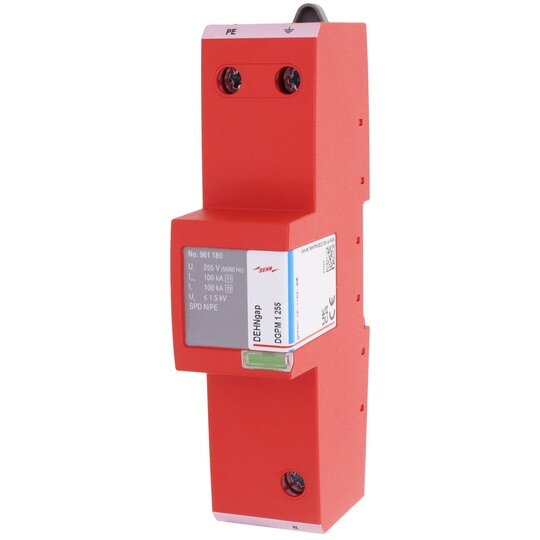

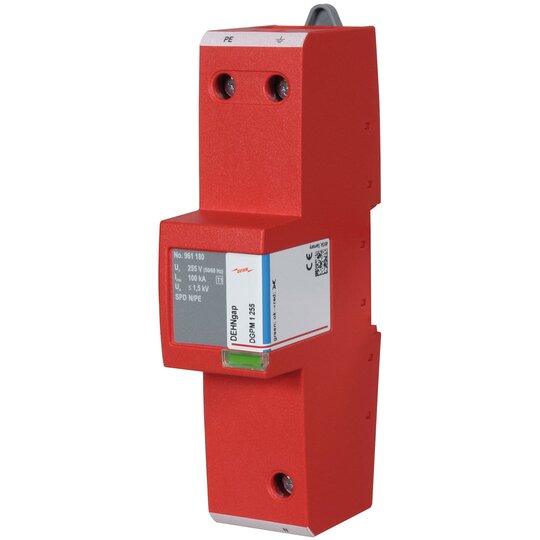

Dehn 961180 DGPM 1 255 DEHNgap N-PE Blitzstromableiter Maxi 1 f.TT-Systeme

Listenpreis
Art.-Nr.
2031285
EAN
4013364157323
Hersteller-Nr.
961180
DEHA.-Nr.
4096243
eClass.-Nr.
27130802
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S false
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
BlitzstoŽƒstrom (10/350 s)s) 100 kA
Höchste Dauerspannung AC 255 V
Schutzpegel 1,5 kV
Folgestromlöschfähigkeit 0,1 kA
Spezifische Energie (W/R) 2500 kJ/Ohm
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Mit Fernmeldekontakt false
Ausblasend false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 true
Integrierte Vorsicherung false
Geeignet für Außengebrauch false
Schutzart (IP) IP20

SAB-ZAN283692 Einpoliger, koordinierter N-PE-Blitzstromableiter DEHNgap Maxi, Typ 1 nach EN 61643-11. Summenstrom-Ableiter speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE für Uc = 255V. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1 in der 3+1-Schaltungsvariante. TOV-Festigkeit: 1200 V/200 ms Fabrikat: DEHN Typ: DGPM 1 255 Art.-Nr.: 961180 oder gleichwertig.'

12345308_34952130.pdf

Schaltbild

Download (Stand: 19.12.2024)

12345308_34952131.pdf

Maßzeichnung

Download (Stand: 19.12.2024)

3012455.pdf

Montageanleitung

Download (Stand: 19.12.2024)

12345308_12345331.pdf

Produktdatenblatt

Download (Stand: 19.12.2024)

Deeplink Produktseite

Download (Stand: 19.12.2024)

REACH-Erklärung

Download (Stand: 19.12.2024)
