| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
false |
| Netzform TN-C |
false |
| Netzform TN-C-S |
false |
| Netzform TN-S |
false |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| BlitzstoŽƒstrom (10/350 s)s) |
100 kA |
| Höchste Dauerspannung AC |
440 V |
| Nennspannung AC |
400 V |
| Schutzpegel |
2,5 kV |
| Folgestromlöschfähigkeit |
0,1 kA |
| Spezifische Energie (W/R) |
2500 kJ/Ohm |
| Montageart |
Hutschiene TH35 |
| Baugröße |
2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
50 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Mit Fernmeldekontakt |
true |
| Ausblasend |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 1 |
true |
| Integrierte Vorsicherung |
false |
| Geeignet für Außengebrauch |
false |
| Schutzart (IP) |
IP20 |

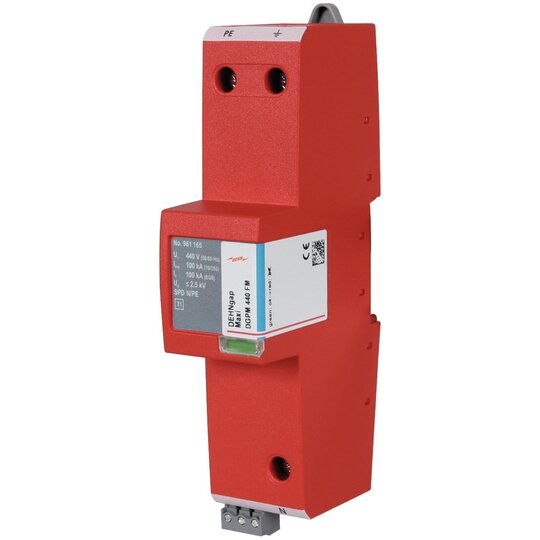

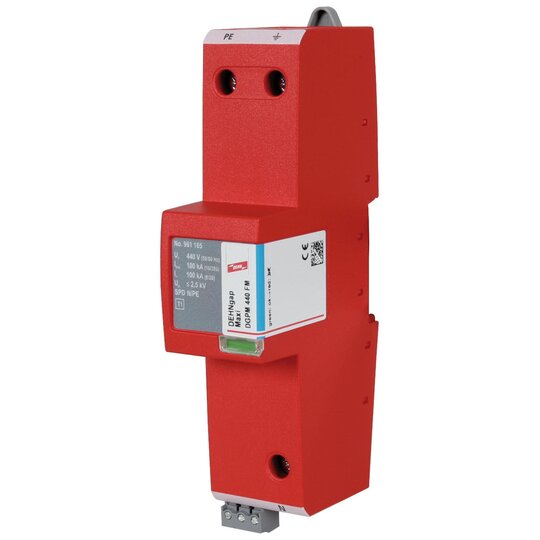

Einpoliger, koordinierter N-PE-Blitzstromableiter DEHNgap Maxi, Typ 1 nach EN 61643-11. Summenstrom-Ableiter speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE für Uc = 440V. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1 in der 3+1-Schaltungsvariante.keit: 100 Aeff bei 440 V ac TOV-Festigkeit: 1200 V/200 ms Fabrikat: DEHN Typ: DGPM 440 FM Art.-Nr.: 961165 oder gleichwertig.'
12345308_34952140.pdf
Schaltbild
|
12345308_34952141.pdf
Maßzeichnung
|
68932.pdf
Montageanleitung
|
12345308_12345338.pdf
Produktdatenblatt
|
|
|
|
|
