| Netzform DC |
false |
| Netzform IT |
true |
| Netzform TN |
true |
| Netzform TN-C |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| BlitzstoŽƒstrom (10/350 s)s) |
35 kA |
| Höchste Dauerspannung AC |
440 V |
| Nennspannung AC |
400 V |
| Schutzpegel |
2,5 kV |
| Folgestromlöschfähigkeit |
50 kA |
| Spezifische Energie (W/R) |
306,25 kJ/Ohm |
| Montageart |
Hutschiene TH35 |
| Baugröße |
3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
50 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Mit Fernmeldekontakt |
true |
| Ausblasend |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 1 |
true |
| Integrierte Vorsicherung |
true |
| Geeignet für Außengebrauch |
false |
| Schutzart (IP) |
IP20 |

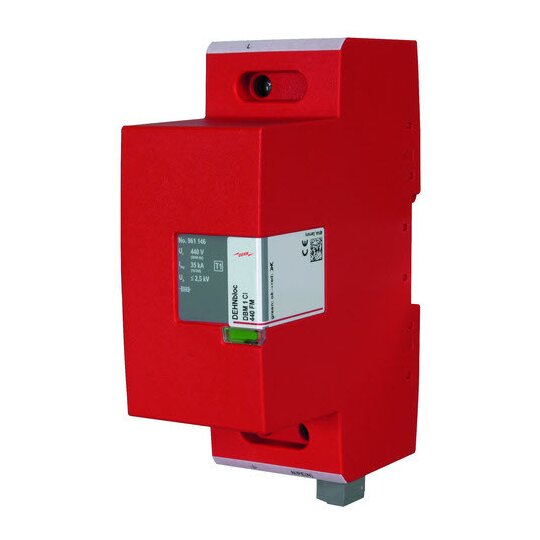

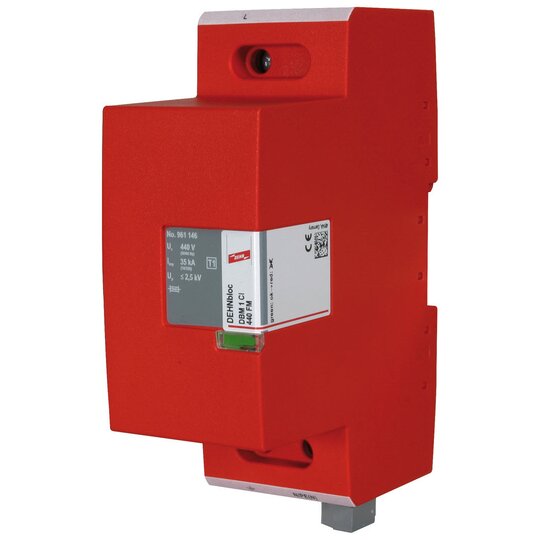

Einpoliger, koordinierter Blitzstromableiter DEHNbloc Maxi CI, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung. Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1. Höchste Dauerspannung:440 V AC Schutzpegel: <,= 2,5 kV Blitzstoßstrom (10/350):35 kA Folgestromlöschfähigkeit: bis 50 kAeff: Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DBM 1 CI 440 FM Art.-Nr.: 961146 oder gleichwertig.'
12345119_34951496.pdf
Schaltbild
|
12345119_34951497.pdf
Maßzeichnung
|
3003000.pdf
Montageanleitung
|
12345119_12345129.pdf
Produktdatenblatt
|
|
|
|
|
