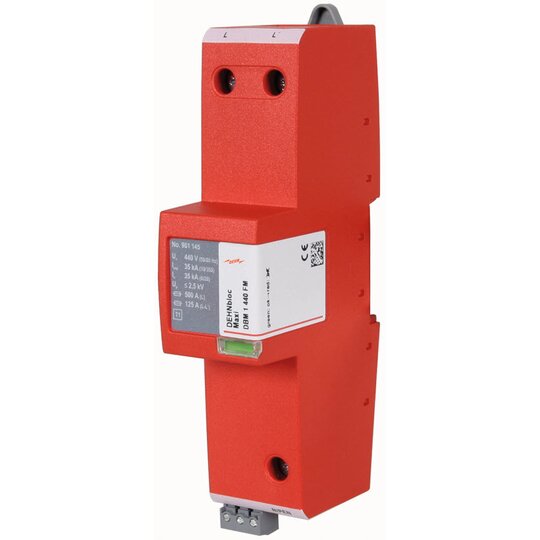

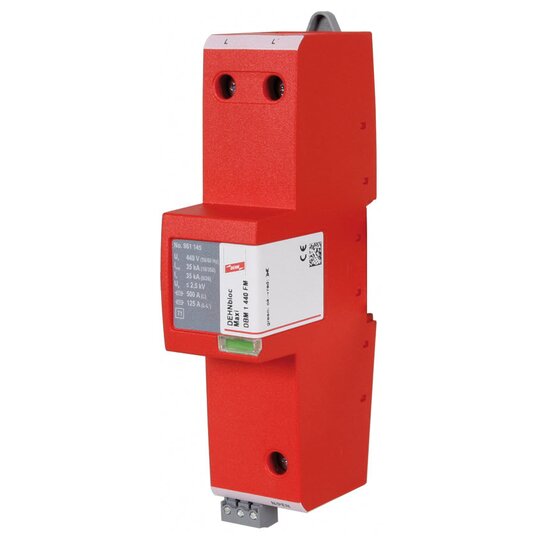

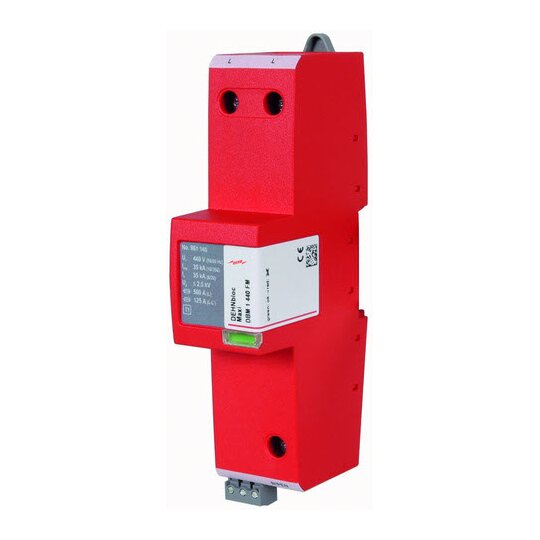

Dehn 961145 DBM1440FM Blitzstromableiter Typ 1 DEHNbloc Maxi f.TT- und TN-Systeme
1 Stück

Ihr Nettopreis
Art.-Nr.
2030668
EAN
4013364116276
Hersteller-Nr.
961145
DEHA.-Nr.
2725592
eClass.-Nr.
27130802
Zolltarif-Nr.
85363090
Netzform DC false
Netzform IT true
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
BlitzstoŽƒstrom (10/350 s)s) 35 kA
Nennableitstoßstrom (8/20) 35 kA
Höchste Dauerspannung AC 440 V
Nennspannung AC 400 V
Schutzpegel 2,5 kV
Folgestromlöschfähigkeit 50 kA
Spezifische Energie (W/R) 306,25 kJ/Ohm
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Mit Fernmeldekontakt true
Ausblasend false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 true
Integrierte Vorsicherung false
Geeignet für Außengebrauch false
Schutzart (IP) IP20

Einpoliger, koordinierter Blitzstromableiter DEHNbloc Maxi, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis. Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1.pannung: 440 V ac Schutzpegel: &lt,= 2,5 kV Blitzstoßstrom (10/350): 35 kA Folgestromlöschfähigkeit: bis 100 kAeff. Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DBM 1 440 FM Art.-Nr.: 961145 oder gleichwertig.'
