| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
true |
| Netzform TN-C |
true |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
1 |
| BlitzstoŽƒstrom (10/350 s)s) |
25 kA |
| Höchste Dauerspannung AC |
320 V |
| Nennspannung AC |
277 V |
| Schutzpegel |
2,5 kV |
| Folgestromlöschfähigkeit |
50 kA |
| Spezifische Energie (W/R) |
156,25 kJ/Ohm |
| Montageart |
Hutschiene TH35 |
| Baugröße |
2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
50 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
35 qmm |
| Mit Fernmeldekontakt |
false |
| Ausblasend |
false |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 1 |
true |
| Integrierte Vorsicherung |
false |
| Geeignet für Außengebrauch |
false |
| Schutzart (IP) |
IP20 |

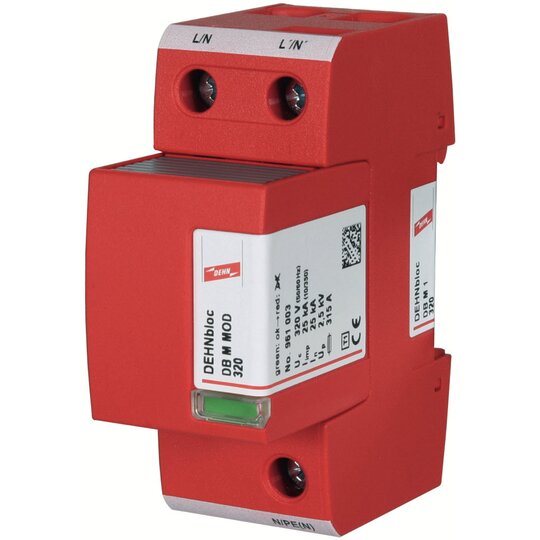

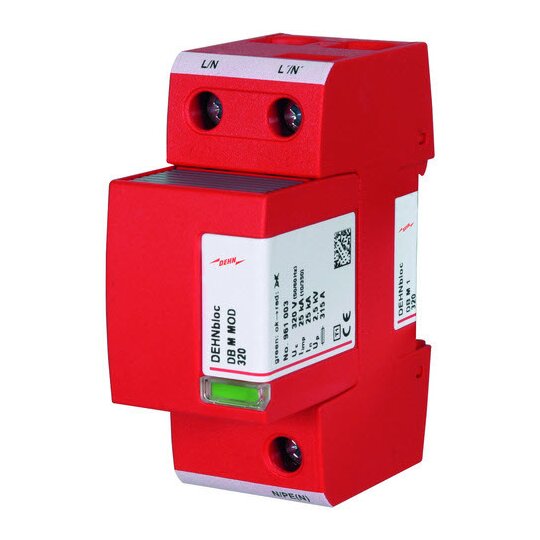

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 320 1-poliger, modularer, steckbarer koordinierter Blitzstrom-Ableiter mit hoher Folgestrombegrenzung, Breite 2TE Ableiter Typ 1 nach EN 61643-11 RADAX-Flow-Funkenstrecken-Technologie zur Folgestrombegrenzung Defektanzeige Höchste Dauerspannung:320 V ac Schutzpegel: <,= 2,5 kV Blitzstoßstrom (10/350): 25 kA Folgestromlöschfähigkeit: bis 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DB M 1 320 Art.-Nr.: 961130 oder gleichwertig.'
