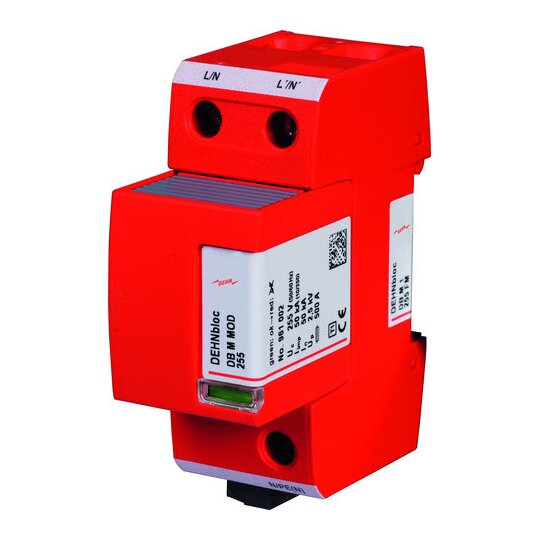

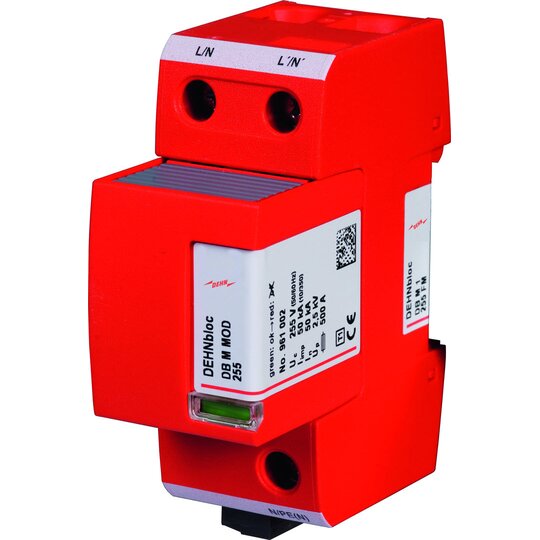

Dehn 961125 DBM1255FM Blitzstromableiter Typ 1 DEHNbloc M
1 Stück

Listenpreis
Art.-Nr.
2030126
EAN
4013364118621
Hersteller-Nr.
961125
DEHA.-Nr.
2956057
eClass.-Nr.
27130802
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C true
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
BlitzstoŽƒstrom (10/350 s)s) 50 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel 2,5 kV
Folgestromlöschfähigkeit 50 kA
Spezifische Energie (W/R) 625 kJ/Ohm
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm
Mit Fernmeldekontakt true
Ausblasend false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 true
Integrierte Vorsicherung false
Geeignet für Außengebrauch false
Schutzart (IP) IP20

Einpoliger, koordinierter Blitzstromableiter DEHNbloc modular, Typ 1 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1. Defektanzeige Höchste Dauerspannung: 255 V ac Schutzpegel: &lt,= 2,5 kV Blitzstoßstrom (10/350): 50 kA Folgestromlöschfähigkeit: bis 100 kAeff. Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DB M 1 255 FM Art.-Nr.: 961125 oder gleichwertig.

3006601.pdf

Montageanleitung

Download (Stand: 20.08.2024)

11012262_11012291.pdf

Produktdatenblatt

Download (Stand: 20.08.2024)

11012262_30786436.pdf

Schaltbild

Download (Stand: 20.08.2024)

11012262_30786427.pdf

Maßzeichnung

Download (Stand: 20.08.2024)

Deeplink Produktseite

Download (Stand: 20.08.2024)

REACH-Erklärung

Download (Stand: 20.08.2024)
