Netzform DC | false |
Netzform IT | false |
Netzform TN | true |
Netzform TN-C | true |
Netzform TN-C-S | true |
Netzform TN-S | true |
Netzform TT | true |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 1 |
BlitzstoŽƒstrom (10/350 s)s) | 35 kA |
Höchste Dauerspannung AC | 150 V |
Nennspannung AC | 120 V |
Schutzpegel | 1,5 kV |
Folgestromlöschfähigkeit | 35 kA |
Spezifische Energie (W/R) | 306,25 kJ/Ohm |
Montageart | Hutschiene TH35 |
Baugröße | 2 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 qmm |
Mit Fernmeldekontakt | false |
Ausblasend | false |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 1 | true |
Integrierte Vorsicherung | false |
Geeignet für Außengebrauch | false |
Schutzart (IP) | IP20 |

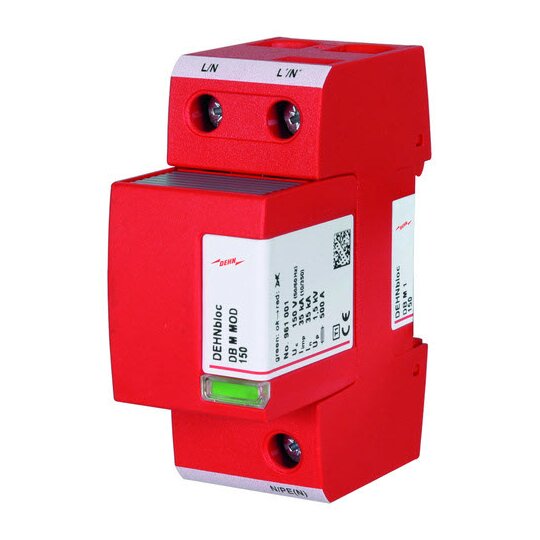

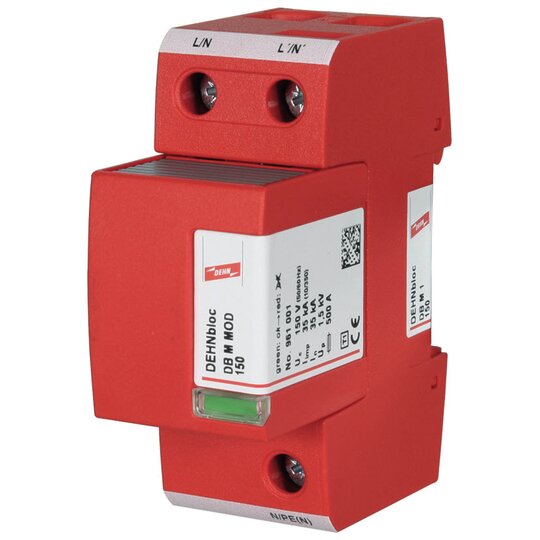

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 150 1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter mit hoher Folgestrombegrenzung, Breite 2TE Ableiter Typ 1 nach EN 61643-11 RADAX-Flow-Funkenstrecken-Technologie zur Folgestrombegrenzung Defektanzeige Höchste Dauerspannung: 150 V ac Schutzpegel: <,= 1,5 kV Blitzstoßstrom (10/350): 35 kA Folgestromlöschfähigkeit: bis 50 kAeff Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DB M 1 150 Art.-Nr.: 961110 oder gleichwertig.
