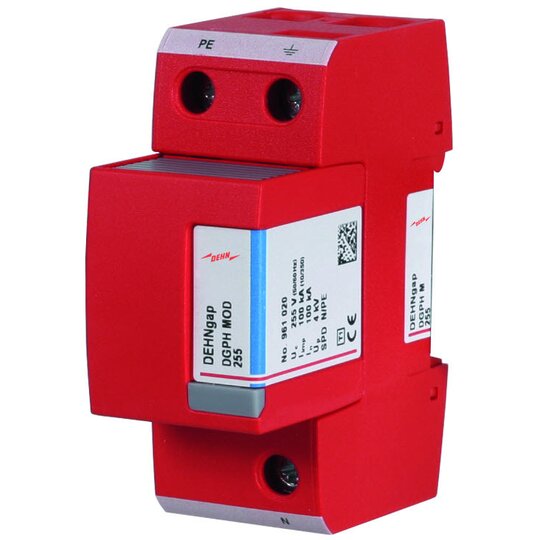

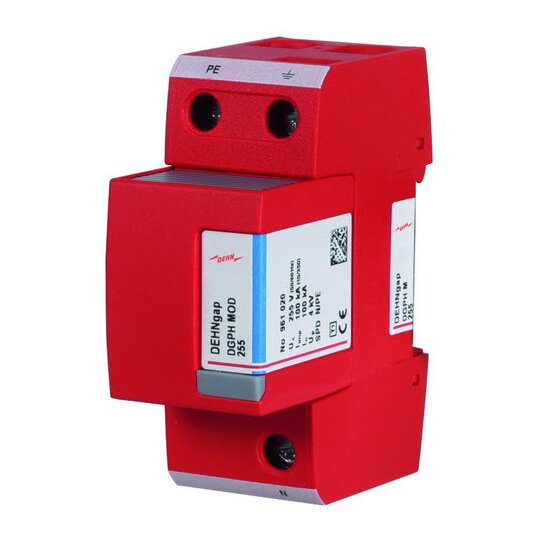

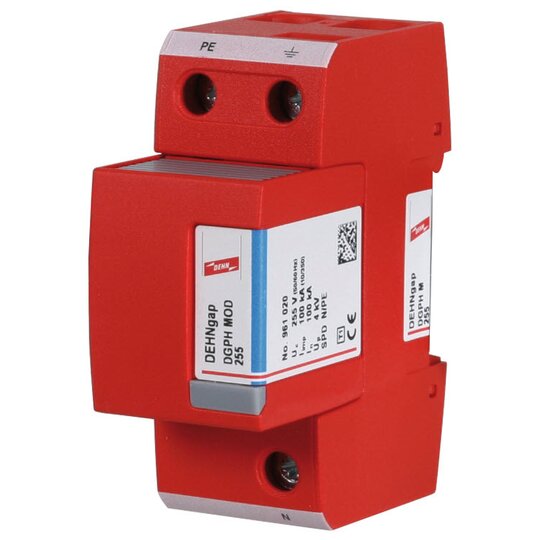

Dehn 961102 DGPH M 255 DEHNgap H M N-PE-Blitzstromableiter f.TT-Systeme
Hersteller-Nr. 961102 283391966
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2032642
- EAN
- 4013364118690
- DEHA.-Nr.
- 3510527
- eClass.-Nr.
- 27130802
- Zolltarif-Nr.
- 85363030
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | false |
| Netzform TN-C | false |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | true |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 1 |
| BlitzstoŽƒstrom (10/350 s)s) | 100 kA |
| Höchste Dauerspannung AC | 255 V |
| Schutzpegel | 4 kV |
| Folgestromlöschfähigkeit | 0,1 kA |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Montageart | Hutschiene TH35 |
| Baugröße | 2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 qmm |
| Mit Fernmeldekontakt | false |
| Ausblasend | false |
| Prüfklasse Typ 1 | true |
| Integrierte Vorsicherung | false |
| Geeignet für Außengebrauch | false |
| Schutzart (IP) | IP20 |
Modularer N-PE-Blitzstrom-Ableiter DEHNgap H M 255 1-poliger, modularer, steckbarer, koordinierter N-PE-Blitzstrom-Ableiter, Breite 2TE Ableiter Typ 1 nach EN 61643-11 Druckgesteuerte-Kapsel-Gleitfunkenstrecke Blitzstoßstrom (10/350): 100 kA Schutzpegel: <,= 4 kV Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac TOV-Festigkeit: 1200 V/200 ms Energetische Koordination nach DIN EN 62305-4 direkt zu N-PE-Ableiter DEHNgap C S der Red/Line-Familie Fabrikat: DEHN Typ: DGPH M 255 Art.-Nr.: 961102 oder gleichwertig.
12345308_34952176.pdfSchaltbild
Download
(Stand: 06.06.2025)
|
12345308_34952177.pdfMaßzeichnung
Download
(Stand: 06.06.2025)
|
70143.pdfMontageanleitung
Download
(Stand: 06.06.2025)
|
12345308_12345341.pdfProduktdatenblatt
Download
(Stand: 06.06.2025)
|
Deeplink Produktseite
Download
(Stand: 06.06.2025)
|
