Netzform DC | false |
Netzform IT | false |
Netzform TN | false |
Netzform TN-C | false |
Netzform TN-C-S | false |
Netzform TN-S | false |
Netzform TT | true |
Netzform sonstige | false |
Anzahl der Leiter (ohne Erde) | 1 |
BlitzstoŽƒstrom (10/350 s)s) | 100 kA |
Höchste Dauerspannung AC | 255 V |
Nennspannung AC | 230 V |
Schutzpegel | 1,5 kV |
Folgestromlöschfähigkeit | 0,1 kA |
Spezifische Energie (W/R) | 2500 kJ/Ohm |
Montageart | Hutschiene TH35 |
Baugröße | 2 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 qmm |
Mit Fernmeldekontakt | false |
Ausblasend | false |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 1 | true |
Integrierte Vorsicherung | false |
Geeignet für Außengebrauch | false |
Schutzart (IP) | IP20 |

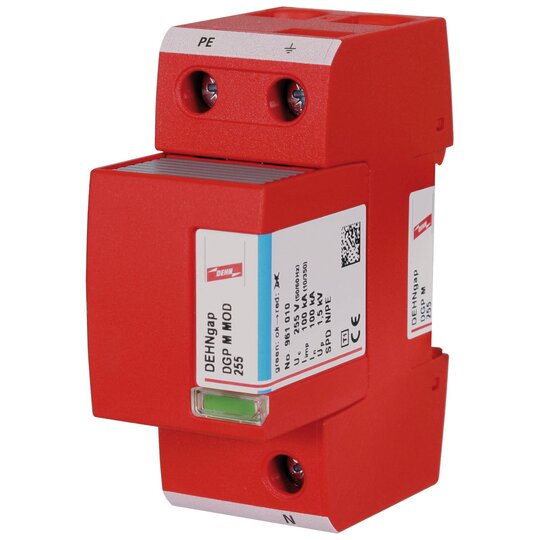

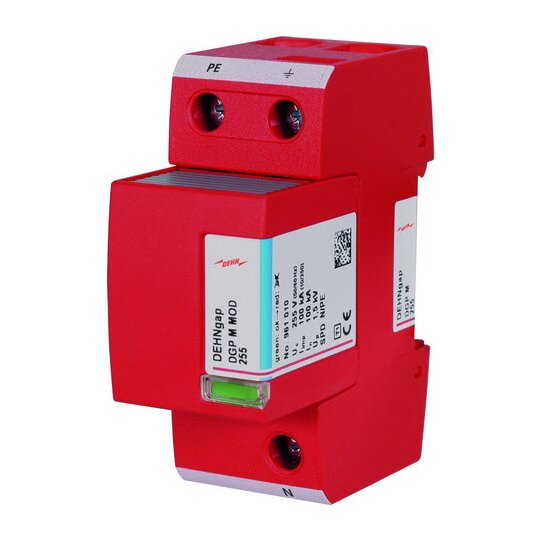

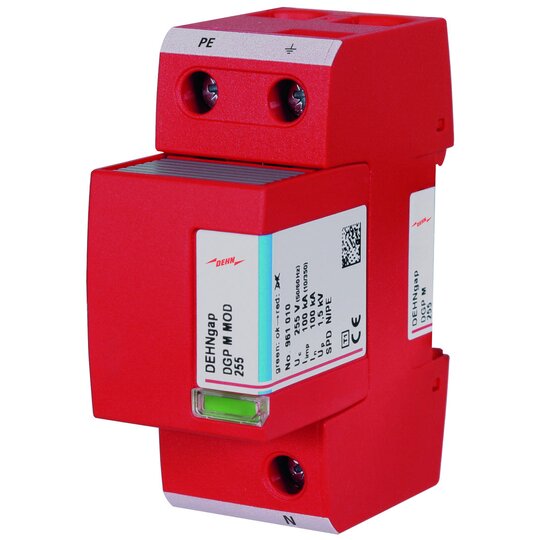

Einpoliger, koordinierter N-PE-Blitzstromableiter DEHNgap modular, Typ 1 nach EN 61643-11. Summenstrom-Ableiter speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A û 1 in der 3+1-Schaltungsvariante.gel: <,= 1,5 kV Folgestromlöschfähigkeit: 100 Aeff bei 255 V ac TOV-Festigkeit: 1200 V/200 ms Energetische Koordination nach DIN EN 62305-4 direkt zu N-PE-Ableiter DEHNgap C S der Red/Line-Familie Fabrikat: DEHN Typ: DGP M 255 Art.-Nr.: 961101 oder gleichwertig.
