| Nennspannung AC |
230 V |
| Höchste Dauerspannung AC |
255 V |
| Nennlaststrom |
25 A |
| Nennableitstoßstrom (8/20) (L-N) |
3 kA |
| Gesamtableitstoßstrom (8/20) (L1+L2+L3+N-PE) |
8 kA |
| Schutzpegel L-N |
1 kV |
| Schutzpegel L-PE/N-PE |
1,5 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
25 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
25 A |
| Polzahl |
4 |
| Montageart |
Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
4 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
2,5 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 3 |
true |
| Mit Entstörfilter |
false |
| Schutzart (IP) |
IP20 |

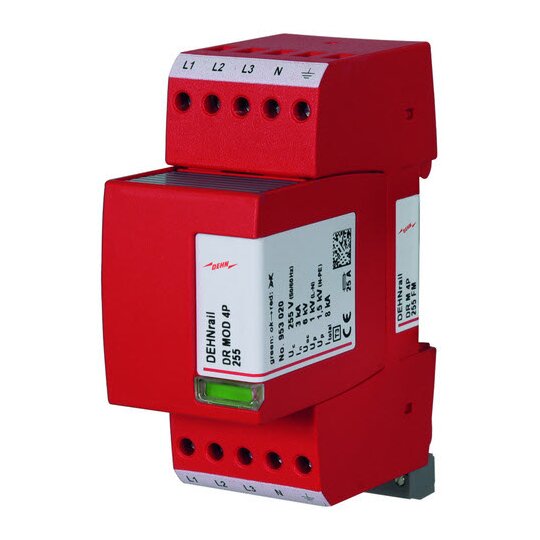

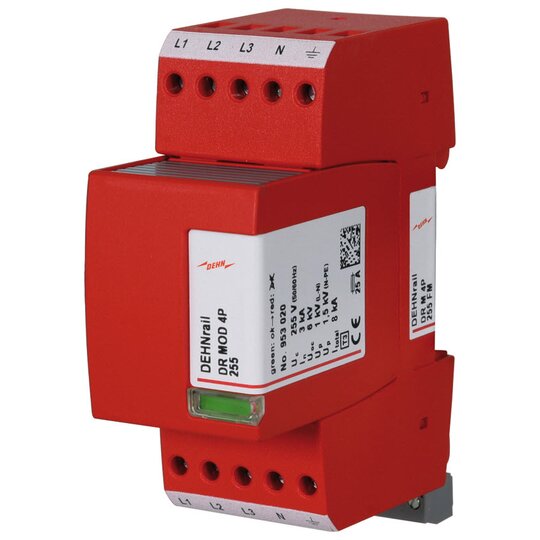

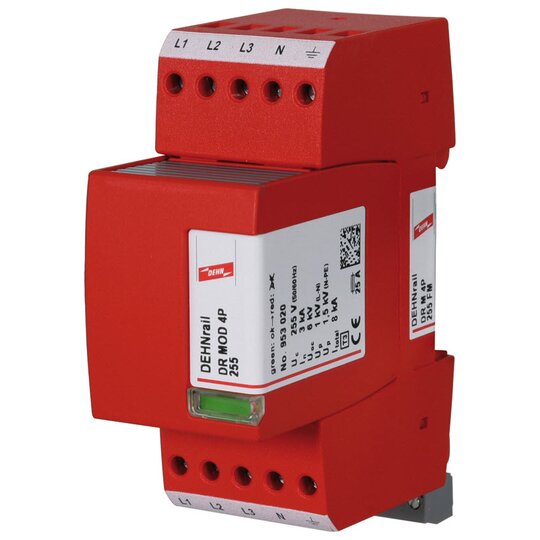

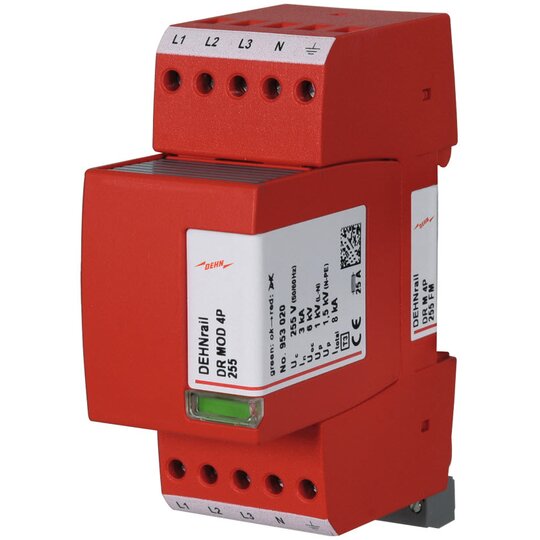

Überspannungs-Ableiter DEHNrail M 4P 255 FM 4-poliger, modularer, steckbarer Überspannungs-Ableiter zum Schutz von Endgeräten der Industrieelektronik Breite 2TE, Defektanzeige mit Fernmeldekontakt Ableiter Typ 3 nach EN 61643-11 Höchste Dauerspannung: 255/440 V ac Gesamtableitstoßstrom: 8 kA Schutzpegel (L-N): <,= 1 kV Max. netzseitiger Überstromschutz: 25 A gG oder B 25 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DR M 4P 255 FM Art.-Nr.: 953405 oder gleichwertig.
12346600_34956765.pdf
Schaltbild
|
12346600_34956766.pdf
Maßzeichnung
|
3000155.pdf
Montageanleitung
|
12346600_12346615.pdf
Produktdatenblatt
|
|
|
|
|
