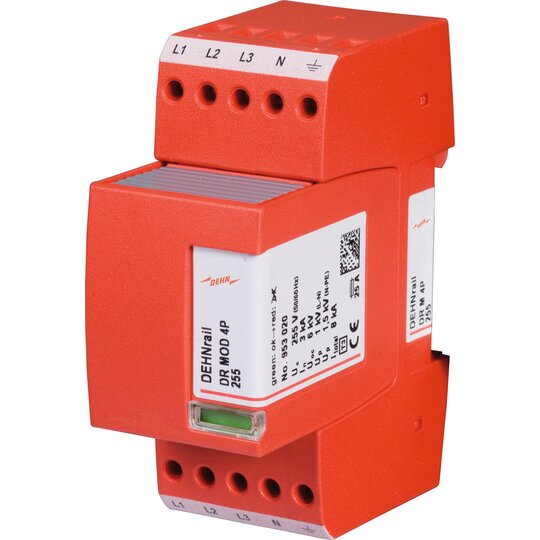

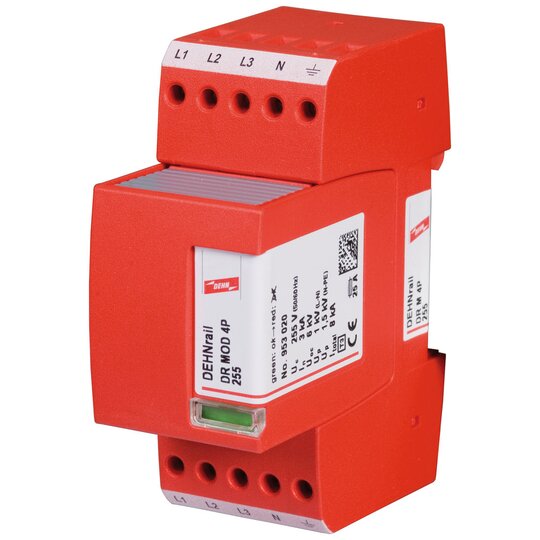

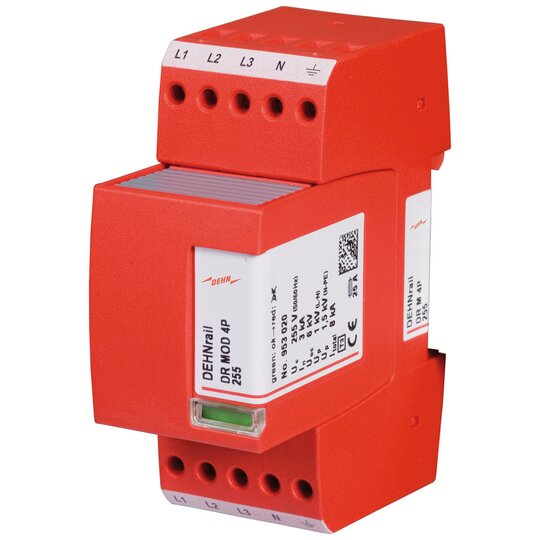

Dehn 953400 DRM4P255 ÜS-Ableiter DEHNrail M 255V 4-polig

Hersteller-Nr. 953400 52351
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2030600
EAN
4013364115767
DEHA.-Nr.
2956047
eClass.-Nr.
27130806
Zolltarif-Nr.
85363030
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Nennspannung AC 230 V
Höchste Dauerspannung AC 255 V
Nennlaststrom 25 A
Nennableitstoßstrom (8/20) (L-N) 3 kA
Gesamtableitstoßstrom (8/20) (L1+L2+L3+N-PE) 8 kA
Schutzpegel L-N 1 kV
Schutzpegel L-PE/N-PE 1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 25 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 25 A
Polzahl 4
Montageart Hutschiene TH35
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 4 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 2,5 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 3 true
Mit Entstörfilter false
Schutzart (IP) IP20

Vierpoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 û 2 und höher. Schutzpegel (L-N): &lt,= 1 kV Max. netzseitiger Überstromschutz: 25 A gG oder B 25 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DR M 4P 255 Art.-Nr.: 953400 oder gleichwertig.

Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

12346600_34956755.pdf

Schaltbild

Download (Stand: 03.04.2025)

12346600_34956756.pdf

Maßzeichnung

Download (Stand: 03.04.2025)

3000155.pdf

Montageanleitung

Download (Stand: 03.04.2025)

12346600_12346613.pdf

Produktdatenblatt

Download (Stand: 03.04.2025)

Deeplink Produktseite

Download (Stand: 03.04.2025)
