Nennspannung AC | 230 V |
Höchste Dauerspannung AC | 255 V |
Höchste Dauerspannung DC | 255 V |
Nennableitstoßstrom (8/20) (L-N) | 3 kA |
Gesamtableitstoßstrom (8/20) (L+N-PE) | 5 kA |
Schutzpegel L-N | 1,25 kV |
Schutzpegel L-PE/N-PE | 1,5 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 32 A |
Polzahl | 2 |
Montageart | Hutschiene TH35 |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 qmm |
Max. Leiterquerschnitt flexibel (feindrähtig) | 2,5 qmm |
Mit Fernmeldekontakt | true |
Signalisierung am Gerät | optisch |
Prüfklasse Typ 3 | true |
Mit Entstörfilter | false |
Schutzart (IP) | IP20 |

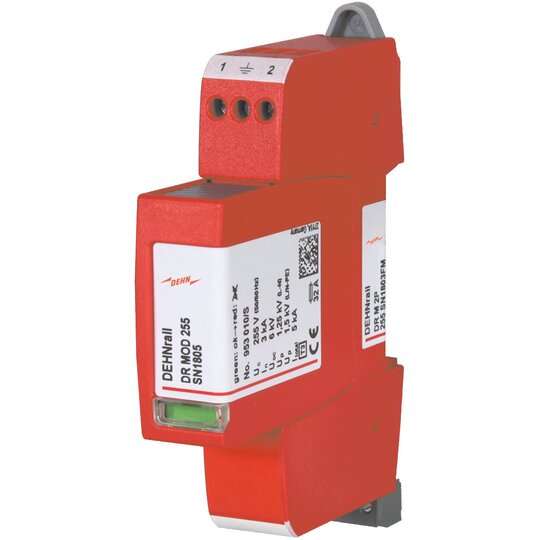

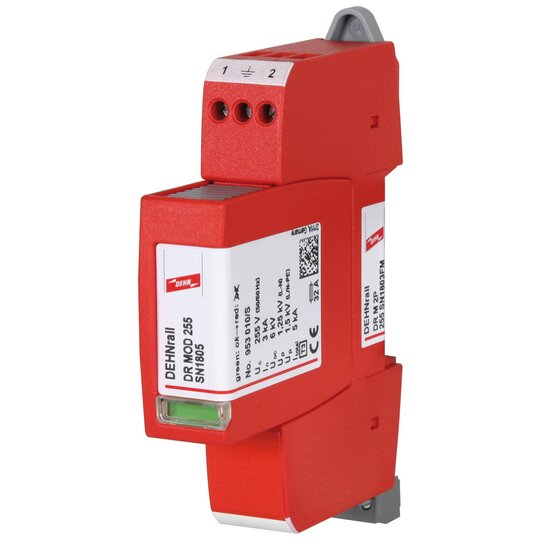

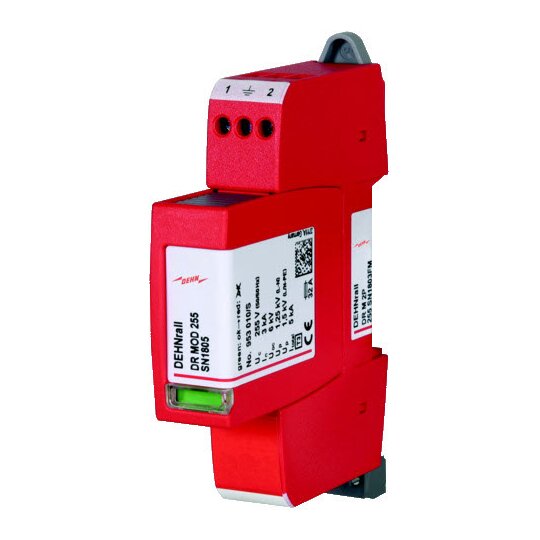

Überspannungs-Ableiter DEHNrail M 2P 255 SN1803FM 2-poliger, modularer, steckbarer Überspannungs-Ableiter zum Schutz von Endgeräten der Industrieelektronik, Breite 1TE, Defektanzeige mit Fernmeldekontakt Ableiter Typ 3 nach EN 61643-11 Höchste Dauerspannung: 255 V ac/dc Gesamtableitstoßstrom: 5 kA Schutzpegel L/N: <, 1,25 kV Vorsicherung: 32 A gG oder B 32 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DR M 2P 255 SN1803FM Art.-Nr.: 953229 oder gleichwertig.
3002757.pdfMontageanleitung
Download
(Stand: 12.07.2024)
|
11013642_11013685.pdfProduktdatenblatt
Download
(Stand: 12.07.2024)
|
11013642_30791319.pdfMaßzeichnung
Download
(Stand: 12.07.2024)
|
11013642_30791318.pdfSchaltbild
Download
(Stand: 12.07.2024)
|
Deeplink Produktseite
Download
(Stand: 12.07.2024)
|
REACH-Erklärung
Download
(Stand: 12.07.2024)
|
