| Nennspannung AC |
48 V |
| Höchste Dauerspannung AC |
60 V |
| Höchste Dauerspannung DC |
60 V |
| Nennlaststrom |
25 A |
| Nennableitstoßstrom (8/20) (L-N) |
1 kA |
| Gesamtableitstoßstrom (8/20) (L+N-PE) |
2 kA |
| Schutzpegel L-N |
0,35 kV |
| Schutzpegel L-PE/N-PE |
0,73 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
25 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
25 A |
| Polzahl |
2 |
| Montageart |
Hutschiene TH35 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
4 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
2,5 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 3 |
true |
| Mit Entstörfilter |
false |
| Schutzart (IP) |
IP20 |

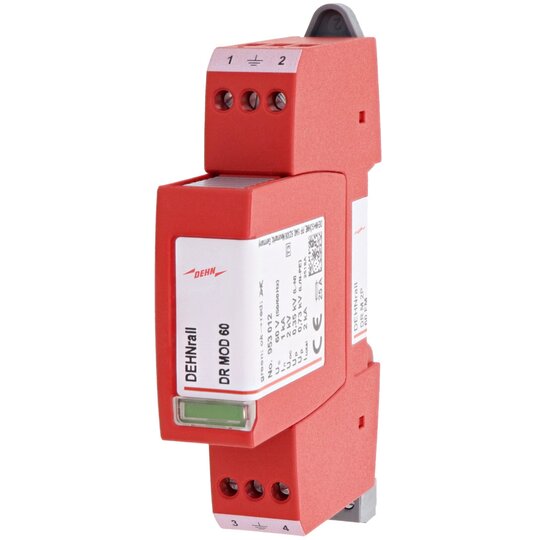

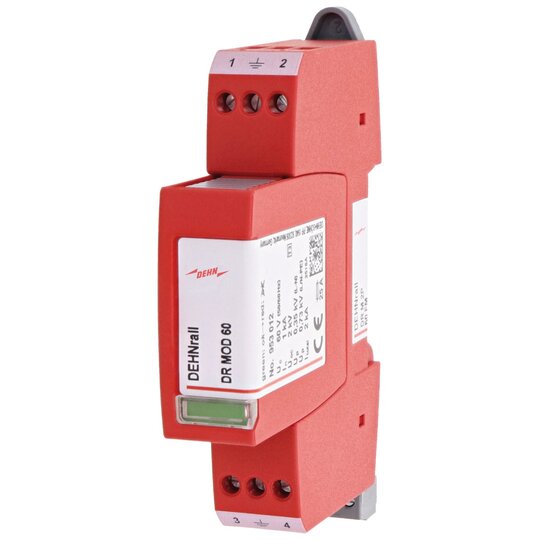

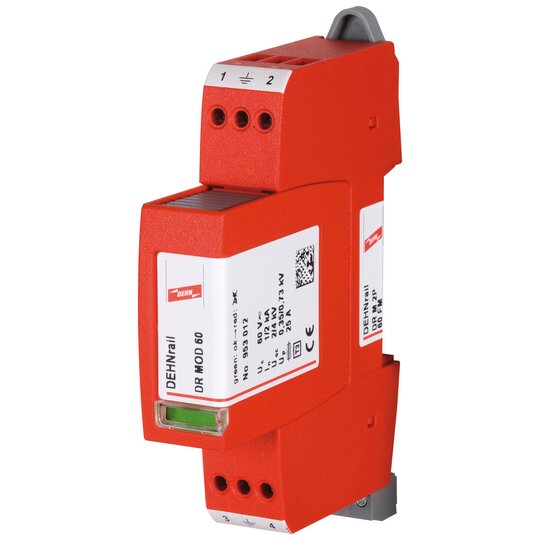

Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 û 2 und höher.mtableitstoßstrom: 2 kA Schutzpegel L/N: <, 0,35 kV Vorsicherung: 25 A gG oder B 25 A Energetische Koordination nach DIN EN 62305-4 Ableiter der Red/Line-Familie Fabrikat: DEHN Typ: DR M 2P 60 FM Art.-Nr.: 953207 oder gleichwertig.
